Schneidkopf

Abrasiver Schneidkopf

Schneidkopf für reines Wasser

Überblick

Der Ultrahochdruck-Wasserstrahl wird hauptsächlich in Schleifschneiden und nur Wasserschneiden (einschließlich Reinwasserschneiden) unterteilt. Daher wird der Schneidkopf auch in Abrasiv-Wasserstrahl-Schneidkopf und reinen Wasserstrahl-Schneidkopf unterteilt.

Ein abrasives Wasserstrahlschneiden wird hauptsächlich zum Schneiden von Metall (wie Kohlenstoffstahl, Edelstahl usw.), Nichteisenmetall (wie Kupfer, Aluminium, Titanlegierung, Magnesiumlegierung usw.), Stein, Glas und Verbundwerkstoffen mit großer Dicke verwendet (wie Kohlefaser, Glasfaser) und so weiter.

Nur Wasserschneiden wird hauptsächlich zum Schneiden von Gummi, Schaumstoff, Stoff, Papier, Steinwolle, Lebensmitteln ( reines Wasserstrahlschneiden ) und so weiter verwendet.

In den letzten Jahren wurden mit der immer breiteren Anwendung des Wasserstrahlschneidens auch die Anforderungen der Menschen an das Wasserstrahlschneiden immer höher, vom anfänglichen vollständigen vertikalen Schneiden über das Schneiden von Fasen bis hin zum Schneiden von noch komplizierteren Gradientenoberflächen 5-Achs-Schneidsystem mit Ablenkwinkel und dynamischer Einstellfunktion hergestellt.

Die 5-Achsen-Wasserstrahlschneidemaschine ist in dynamisches 5-Achsen-Wasserstrahlschneiden und 5-Achsen-3D-Wasserstrahlschneiden unterteilt.Der funktionale Unterschied zwischen ihnen spiegelt sich im Wasserstrahlschneidkopf wider.

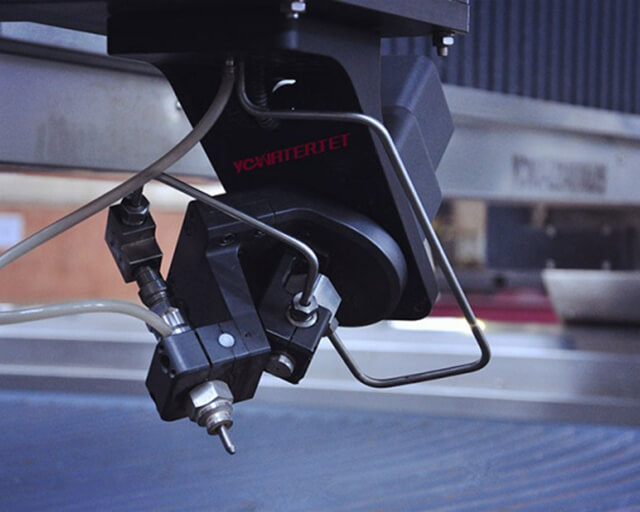

Max. 5-Achsen-Wasserstrahlschneidkopf – 3D-Wasserstrahlschneiden

Parameter

Kegelachse (A): ±45°
Drehachse (C): ±540°
Regelgenauigkeit: ± 0,01 mm Winkelgenauigkeit
: 0,01°

Der Max 5-Achsen-Wasserstrahlschneidkopf basiert auf dem Standard-Dreiachsensystem (X-Achse, Y-Achse, Z-Achse) und fügt die A-Achse (Rotation um die X-Achse) und die C-Achse (Rotation um die Z-Achse) hinzu. , die eine Ablenkung mit großem Winkel erreichen kann。Durch den Einsatz modernster Technologie und des italienischen ECS-Steuerungssystems können 0-±45° oder mehr geneigte Schnitte mit einem maximalen Drehwinkel von bis zu ±540° erzeugt werden.Daher , kann es den Effekt des 3D-Wasserstrahlschneidens erzielen.

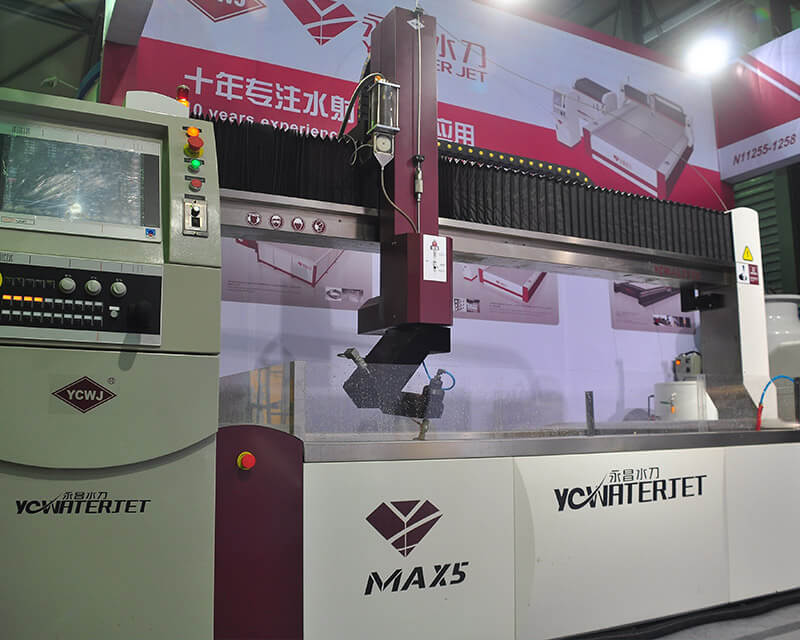

Mit dem 5-Achsen-Wasserstrahlschneidsystem der Max5-Serie wurde YC WATER JET in der Schneidindustrie mit hochpräzisen Anforderungen, wie z. B. Schneidkegel, bogenförmiges Laufrad, Zahnrad und andere Werkstücke, weit verbreitet.

ITALIENISCHES ECS-KONTROLLSYSTEM

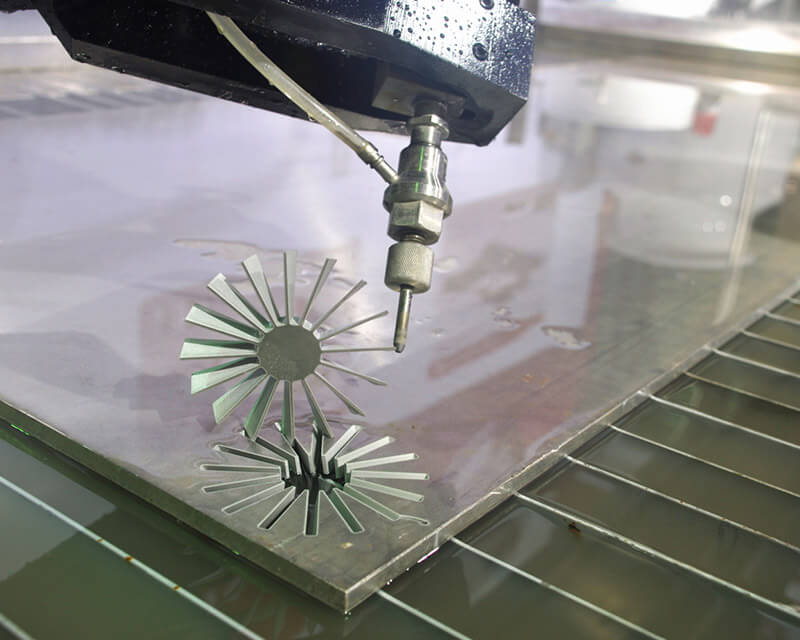

Proben schneiden

Einzelheiten

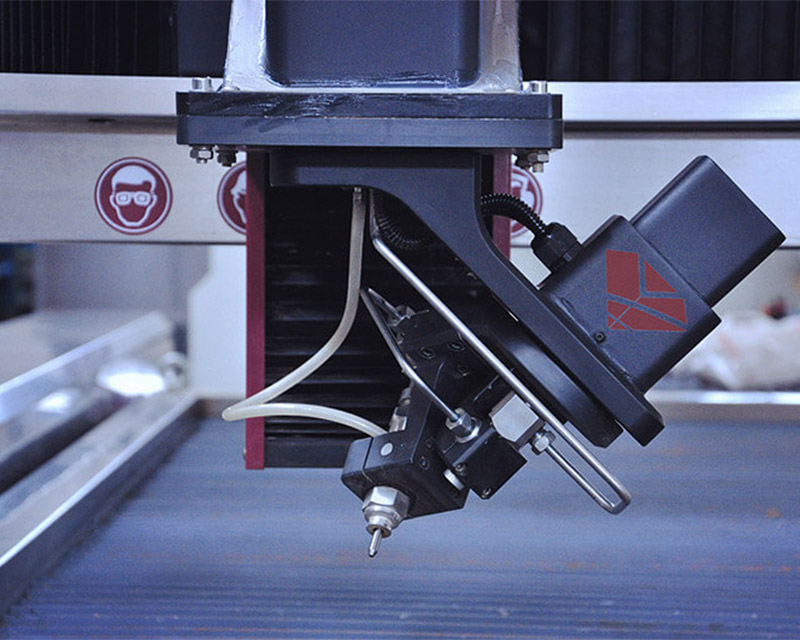

Dynamischer 5-Achsen-Wasserstrahlschneidkopf – Fasenschneiden

Der dynamische 5-Achsen-Wasserstrahlschneidkopf realisiert eine beliebige Winkelsteuerung des Schneidkopfs, indem er den Neigungswinkel des Schneidkopfs gleichzeitig in horizontaler und vertikaler Richtung ändert. Er dreht sich ohne Pause und schneidet schneller.Sein maximaler Neigungswinkel beträgt 10 Grad, es ist eine Art Fasenschneidemaschine.
Da das Wasserstrahlschneiden eine Möglichkeit des flexiblen Schneidens ist, weist der Produktquerschnitt nach dem Schneiden mit der herkömmlichen 3-Achsen-Wasserstrahlschneidemaschine eine gewisse Neigung auf.Um die Genauigkeit des vertikalen Schnittabschnitts sicherzustellen, muss die Schnittgeschwindigkeit reduziert werden.Dann kann unsere dynamische 5-Achsen-Wasserstrahlschneidemaschine die Genauigkeit des vertikalen Schnittabschnitts sicherstellen, indem sie den Schnittwinkel kompensiert, ohne die Schnittgeschwindigkeit zu verringern. Diese Funktion wird zum Schneiden in verschiedenen Branchen verwendet, um die Vertikale zu halten. In der Steinschneideindustrie ist besonders prominent.

Sein Schneidkopf kann geneigt werden, um in jede Richtung zu schneiden, das Phänomen der kleinen Oberfläche und des großen Bodens wird beseitigt, und der Spleißspalt auf der Vorderseite für Steinmuster ist kleiner, sodass diese dynamische 5-Achsen-Wasserstrahlschneidemaschine zum Schneiden verwendet werden kann Parkettstein muss der Parkettboden nicht erneut poliert werden, was Zeit und Arbeit sparen kann.

Parameter

Dynamischer 5-Achs-Schneidkopf

X-, Y-, Z-Achse für die Übertragung

A,B-Achse für Kompensation 0°-±10°

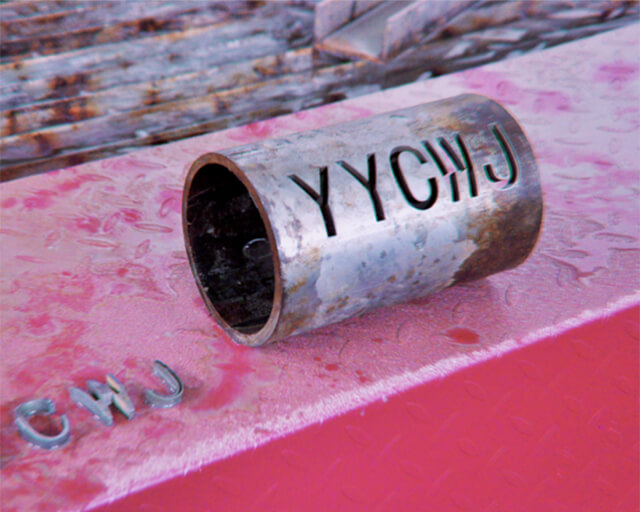

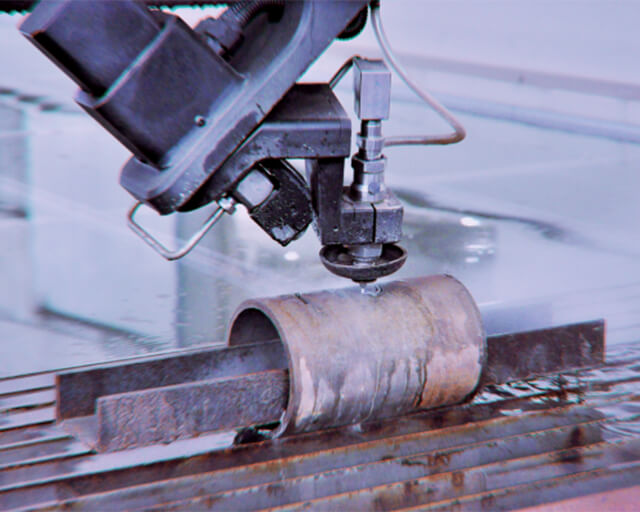

Schnittproben

Mehrere Wasserstrahlschneidköpfe

Doppelschneidkopf oder Mehrfachschneidkopf bedeutet, dass zwei oder mehr Schneidköpfe auf einer Schneidplattform vorhanden sind, die gleichzeitig die Schneidaufgabe mit derselben Spur ausführen können.

Vor allem bei großen Mengen an Kleinteilen kann die Kapazität bei gleichem Energieverbrauch doppelt oder mehr betragen.

Gemäß den speziellen Anforderungen des Kunden können wir den unabhängigen Doppelschneidkopf (der Abstand zwischen den Schneidköpfen kann eingestellt werden) und den einfachen Mehrfachschneidkopf (der Abstand zwischen den Schneidköpfen ist fest) herstellen.

Die maximale Menge für nur Wasserstrahlschneidmaschinen beträgt 8 Schneidköpfe.

Schneidkopf mit Bohrfunktion

Schneiden mit Bit:

Es bezieht sich auf das Schneiden mit automatischer Bohrfunktion, hauptsächlich um eine vollautomatische Bohranordnung in der herkömmlichen Wasserstrahlschneidemaschine zu erhöhen, da beim Schneiden der kleineren Pore mit Wasserstrahl die Genauigkeit nicht hoch und die Effizienz gering ist.Die perfekte Kombination aus automatischer Bohrbaugruppe und CNC-Wasserstrahlsystem kann automatisches Bohren, automatisches Zuführen, automatisches Entfernen von Spänen, Vorbohren vor dem Schneiden und andere Funktionen für kleinere Poren erreichen.Es hat die Fähigkeit, eine einmalige Schneidbohrung durchzuführen, die die Qualität der Produkte verbessert, aber auch die Effizienz der Produktion verbessert.
Die Vorbohrfunktion vor dem Schneiden wird hauptsächlich für das mehrschichtige Verbundmaterial verwendet, da der Wasserstrahl aufgrund der Eigenschaften von Hochdruckwasserstrahlen vor dem Schneiden und während des Bohrens einige Zeit benötigt, um das Material von der Oberfläche aus zu durchstoßen Material.Beim Bohrprozess wird das nicht mehrschichtige Druckgussmaterial nicht beeinträchtigt und hat einen gewissen Einfluss auf das mehrschichtige Druckguss-Verbundmaterial, das wahrscheinlich eine Schichtung verursacht.Zu diesem Zeitpunkt können Sie die Vorbohrfunktion verwenden und ein Loch als Einlass zum Schneiden schlagen.Diese Funktion ist derzeit der beste Weg, um das Problem der leichten Schichtung beim Schneiden des mehrschichtigen Verbundmaterials zu lösen.

Zugeführter Luftdruck 0,5 MPa

Modellnummer _	Leerlaufdrehzahl _	Spannkapazität _	Bohrleistung			streicheln		Schub	Luftverbrauch		Gewicht
			Aluminium (ADC)	Gusseisen (FC200)	Stahl (S45C)	Totaler Schlaganfall	Schnittvorschubhubleistung _		Noload- Zeit	Maximale Belastung
	Minute^-1	mm	mm			mm	mm	N	M^3/min(ANR)		kg
SFC-1338	3800	13	8	6.5	5	Max.100	0-60	680	0.45	0.55	10
SFC-1325	3000		10	8	6
SFC-1311	1100		12	10	8
SFC-1305	700		14	12	10

(2) Schneidkopf mit LED-Leuchten: Der Schneidkopf kann mit LED-Leuchten ausgestattet werden, um ihn zu verwenden, wenn die Arbeitsumgebung in der Werkstatt dunkel ist.
(3) Infrarot-Kreuzlinien-Lasermodul optional: Einfaches Ausrichten des Schneidkopfes
(4) Automatische Kantenerkennungsfunktion: Ausrichten von großen, schweren Werkstücken, die schwer zu bewegen sind

Hinweis:
1. Die Bohrleistung hängt vom zugeführten Luftdruck ab (Standarddruck 0,5 MPa).
2. Bei der Bearbeitung anderer Materialien als Kunstharz mit einem Bohrer mit kleinem Durchmesser (unter 1 mm Durchmesser) wird empfohlen, eine Drehzahl von 7.000 min-1 oder weniger zu verwenden.
3. Standardbefestigungen für Hydro-Geschwindigkeitsregler sind RB-2430 für das SFB-Modell und RB-2460 für das SFC-Modell.
4. Die Auswahl der Modelle sollte auf der Form des Werkstücks, dem Material, der Bearbeitbarkeit, dem Werkzeugdurchmesser und -material, der Rotationsgeschwindigkeit (Schnittgeschwindigkeit) usw. basieren.
5. Um die maximale Leistung zu erreichen, ist ein Vorschub von mehr als 7 mm erforderlich von der Startposition.
6. Bei Verwendung von Werkzeugen mit Hartmetallbohrer und Werkzeugschaft, die härter sind als allgemeine Hochgeschwindigkeitsbohrer, wenden Sie sich bitte an das nächstgelegene Vertriebsbüro.

Schnittproben

Einzelheiten

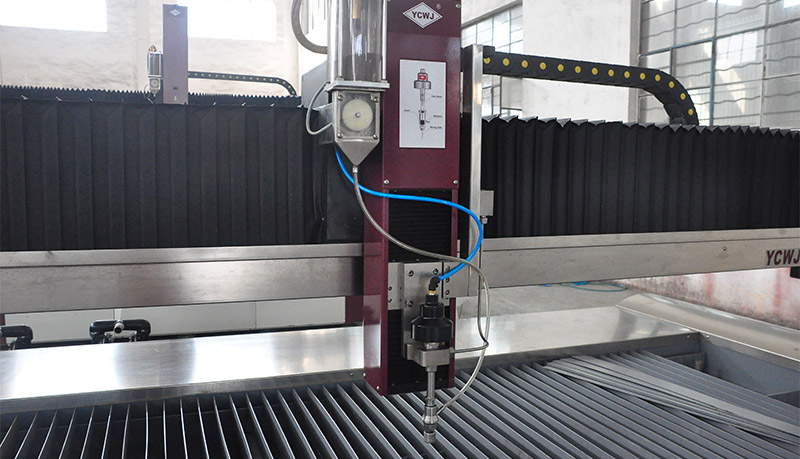

Strukturmerkmale des Standard-Wasserstrahls:

Eine Hochdruck-Wasserstrahlschneidemaschine ist ein Werkzeug, das zum Schneiden von Metall und anderen Materialien unter Verwendung eines Wasserstrahls mit hoher Geschwindigkeit und hohem Druck verwendet wird.Unsere Wasserstrahlschneidemaschine ist geräuscharm, umweltfreundlich, hochpräzise und zuverlässig und wurde in einer Vielzahl von Anwendungen eingesetzt, darunter Bergbau, Automobilherstellung, Papierherstellung, Lebensmittel, Kunst und Architektur.Wasserstrahlmaschinen können zum Schneiden von Gummi, Schaum, Kunststoff, Verbundwerkstoffen, Stein, Fliesen, Marmor, Glas und anderen Materialien verwendet werden.

Parameter

Modell		YC-L2015	YC-L3020	YC-L4030	YC-X1520	YC-X1830
Maschinentyp (L-Brücke, X-Schwungarm)		Brückentyp	Brückentyp	Brückentyp	Fly-Arm-Typ	Fly-Arm-Typ
Effizienter Schnittbereich (mm)		2000*1500	3000*2000	4000*3000	1500*2000m	1800*3000
Achsweg (mm)	X-Achse	2000	3000	4000	1500	1800
	Y-Achse	1500	2000	3000	2000	3000
	Z-Achse	150-200	150-200	150-200	150-200	150-200
CNC-Steuerung		Wechselstrom-Sevor-Motor	Wechselstrom-Sevor-Motor	AC Sevor-Motor	AC Sevor-Motor	AC Sevor-Motor
Genauigkeit	Schnittgenauigkeit _	+/-0,1 mm
Genauigkeit	Wiederholgenauigkeit _	+/-0,05 mm
Verarbeitungsgeschwindigkeit		0-15m/min
Stromversorgung		220 V/380 V/415 V, 3ph, 50 Hz/60 Hz (kann als Kundenwunsch angepasst werden)

Schnittproben

Optionen für Kernkomponenten

Mit geringem Rauschen, keiner Umweltverschmutzung, hoher Präzision und hoher Zuverlässigkeit

Tisch zum Wasserstrahlschneiden

Integrierter Gantry-Typ

Split-Gantry-Typ

großer Gantry-Typ

Cantilever-Typ

Hochdruckpumpe

Das einzigartige Design dieser Wasserstrahlschneidemaschine erleichtert die Installation und Wartung.Stabiler Arbeitsdruck, um die Arbeitseffizienz zu gewährleisten.

40 PS

max.Druck: 380 MPa

Leistung: 30KW/40PS

50 PS

max.Druck: 420 MPa

Leistung: 37KW/50PS

100 PS

max.Druck: 420 MPa

Leistung: 74KW/100PS

HP-Pumpen anderer Marken

KMT, Hypertherm, BFT
