Optionale Funktion & Ausstattung

Schneidkopf mit Bohrfunktion
Automatische Laserscanning-Höhenmessung
Plattform ausgetauscht
Automatisches Schleifmittel-Zuführsystem
Kühlsystem
Automatisches Schlammentfernungssystem
Hydraulisches Ladesystem
Wasserenthärtungssystem
Handheld-Controller

Schneidkopf mit Bohrfunktion

Schneiden mit Bit:

Es bezieht sich auf das Schneiden mit automatischer Bohrfunktion, hauptsächlich um eine vollautomatische Bohranordnung in der herkömmlichen Wasserstrahlschneidemaschine zu erhöhen, da beim Schneiden der kleineren Pore mit Wasserstrahl die Genauigkeit nicht hoch und die Effizienz gering ist.Die perfekte Kombination aus automatischer Bohrbaugruppe und CNC-Wasserstrahlsystem kann automatisches Bohren, automatisches Zuführen, automatisches Entfernen von Spänen, Vorbohren vor dem Schneiden und andere Funktionen für kleinere Poren erreichen.Es hat die Fähigkeit, eine einmalige Schneidbohrung durchzuführen, die die Qualität der Produkte verbessert, aber auch die Effizienz der Produktion verbessert.

Die Vorbohrfunktion vor dem Schneiden wird hauptsächlich für das mehrschichtige Verbundmaterial verwendet, da der Wasserstrahl aufgrund der Eigenschaften von Hochdruckwasserstrahlen vor dem Schneiden und während des Bohrens einige Zeit benötigt, um das Material von der Oberfläche aus zu durchstoßen Material.Beim Bohrprozess wird das nicht mehrschichtige Druckgussmaterial nicht beeinträchtigt und hat einen gewissen Einfluss auf das mehrschichtige Druckguss-Verbundmaterial, das wahrscheinlich eine Schichtung verursacht.Zu diesem Zeitpunkt können Sie die Vorbohrfunktion verwenden und ein Loch als Einlass zum Schneiden schlagen.Diese Funktion ist derzeit der beste Weg, um das Problem der leichten Schichtung beim Schneiden des mehrschichtigen Verbundmaterials zu lösen.

Automatische Laserscanning-Höhenmessung

Verglichen mit der herkömmlichen Kontaktmethode ， kann die Laserscanning-Methode die Erkennungsgenauigkeit erheblich verbessern.In der Zwischenzeit kann es eine Beschädigung des Werkstücks vermeiden und sicherstellen, dass der Abstand zwischen dem Wasserstrahlschneidkopf und der Oberfläche des Werkstücks konstant ist.

Laserscanning-Höhenmessung

Die Laserscanning-Höhenmessung hat die Funktion der berührungslosen Höhenmessung vor dem Schneiden.Derzeit unterstützt es drei Methoden zur Höhenmessung:

Manuelle Einzelpunkt-Höhenmessung;
Automatische Dreipunkt-Höhenmessung;
Automatische Scanning-Höhenmessung.

Die Effekte der ersten beiden sind ähnlich wie bei der herkömmlichen Kontakthöhenmessung.Die hier verwendete automatische Scan-Höhenmessung verwendet jedoch ein neues Verfahren, das automatisch eine Scan-Trajektorie gemäß den voreingestellten Werkstückinformationen generieren kann.Bei der Höhenmessung ermittelt das System den Basiswert automatisch am Startpunkt der Scantrajektorie.Dann führt er ein kontinuierliches Hochgeschwindigkeitsscannen entlang der voreingestellten Trajektorie durch und gibt genaue Höheninformationen durch den Lasersensor zurück.

Plattform ausgetauscht

Beschreibung Wasserstrahl ausgetauschter Plattform:

Automatisches Schleifmittel-Zuführsystem

Die ausgetauschte Plattform wurde entwickelt, um beim Be- und Entladen weicher Materialien nach dem Schneiden Zeit zu sparen.Wir können zwei Werkstücke in der vorderen und hinteren Station platzieren, wenn wir das Schneiden eines Werkstücks in der vorderen Station beendet haben, können wir das andere Werkstück von der hinteren Station in den Schneidebereich bewegen.Beim erneuten Schneiden kann der Bediener das Entladen und Laden der Werkstücke vervollständigen, dann könnten wir diese Arbeit immer wieder wiederholen.

Automatisches Schleifmittel-Zuführsystem

Beschreibung des Wasserstrahl-Schleifmittel-Zuführsystems:

Automatisches Schleifmittel-Zuführsystem

Dieses selbstschleifende Zuführsystem ist ein empfohlenes Produkt unseres Unternehmens.Mit den Funktionen zum Stützen und Zuführen von Sand für die Maschine verbessert es auch die Automatisierung und verringert die Arbeitsintensität.

Merkmale des Wasserstrahl-Schleifmittel-Zuführsystems:

Automatisches Schleifmittel-Zuführsystem

1. Verwendung von Luftdruck zum Transportieren des Schleifmittels

2. Luftdruck: 0,2 MPa

3. Durchfluss: ＜0,3 M³/min

4. Lagertankvolumen: 200 kg (jedes Mal)

5. max.Zufuhrmenge von Schleifmitteln: 0-1000 K/MIN
- Automatische und hohe Genauigkeit reduzieren die Arbeitsbelastung der Arbeiter erheblich.

Kühlsystem

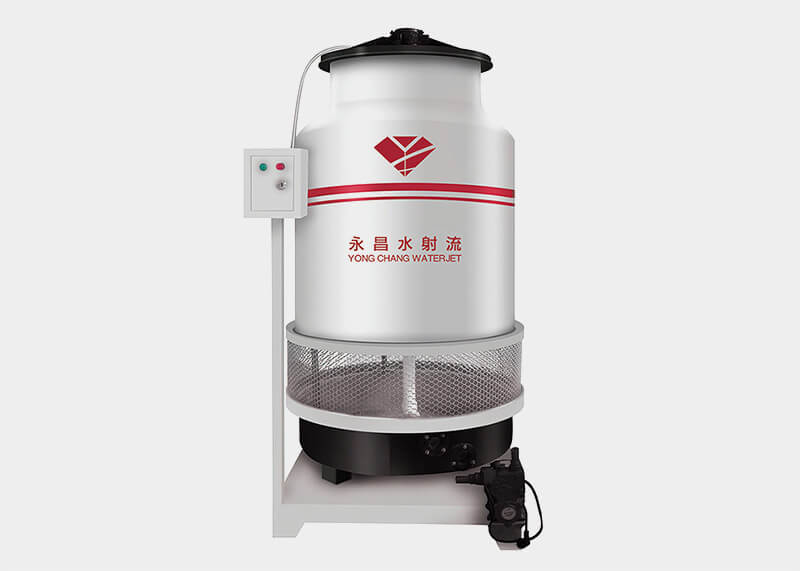

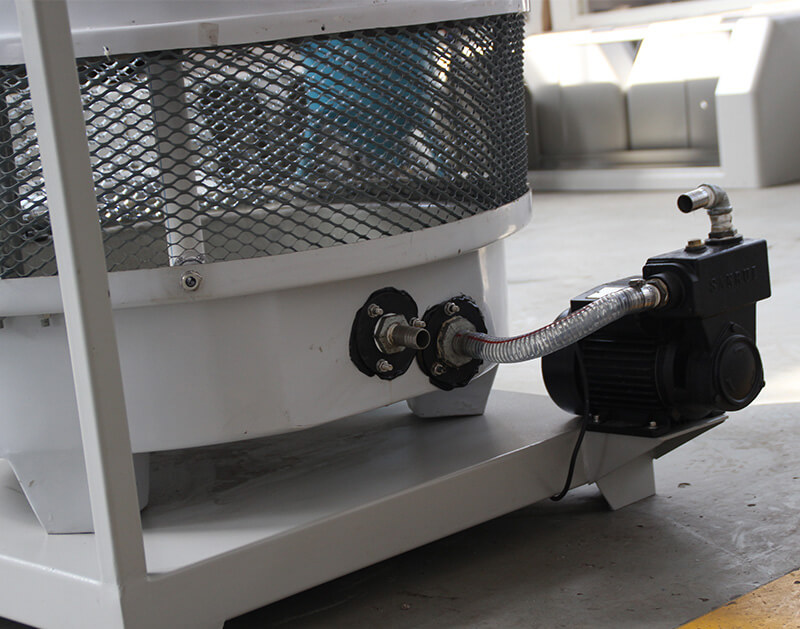

Waterjet Auto Wasserkühlturm

Wir garantieren, dass das Hydrauliksystem kreislauffähig und wassersparend genutzt werden kann.

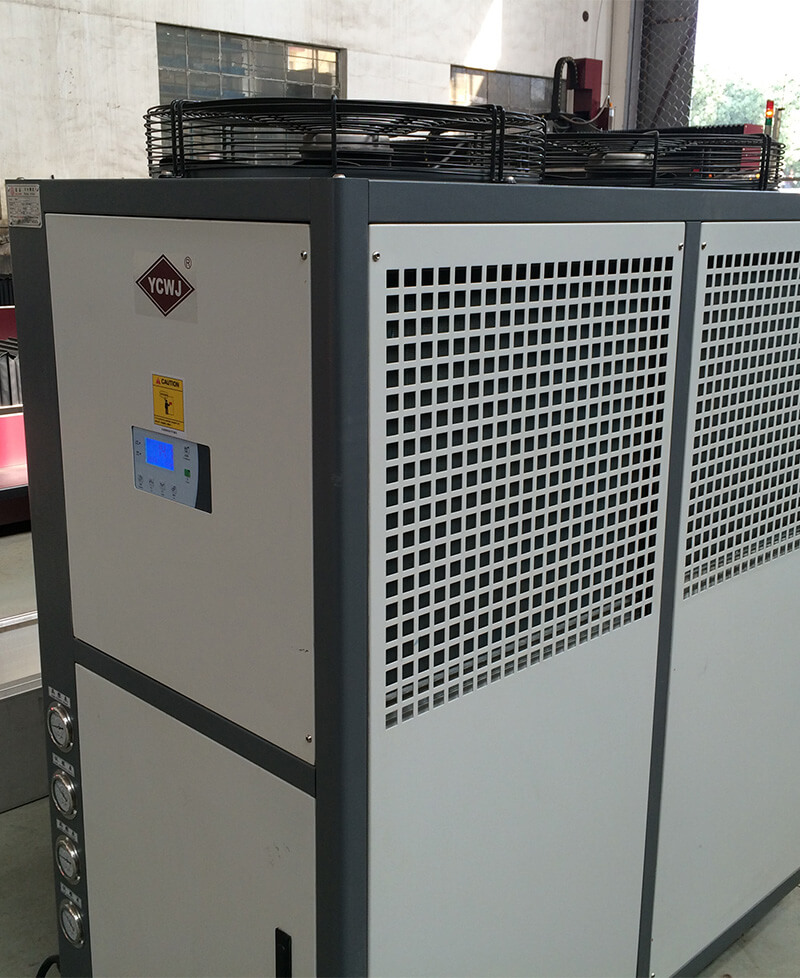

 Luftkühlsystem

Dieses luftgekühlte Kühlsystem erweitert den Kühlbereich und erhöht den Belüftungsstrom und wird durch die Arbeitsumgebung kaum beeinträchtigt.Es ist mit einem unabhängigen automatischen Temperaturregelungssystem mit separatem Kühlkreislauf ausgestattet. Wenn die Temperatur den eingestellten Wert erreicht, läuft der luftgekühlte Kühler automatisch.Ausgestattet mit energieeffizient und umweltfreundlich.

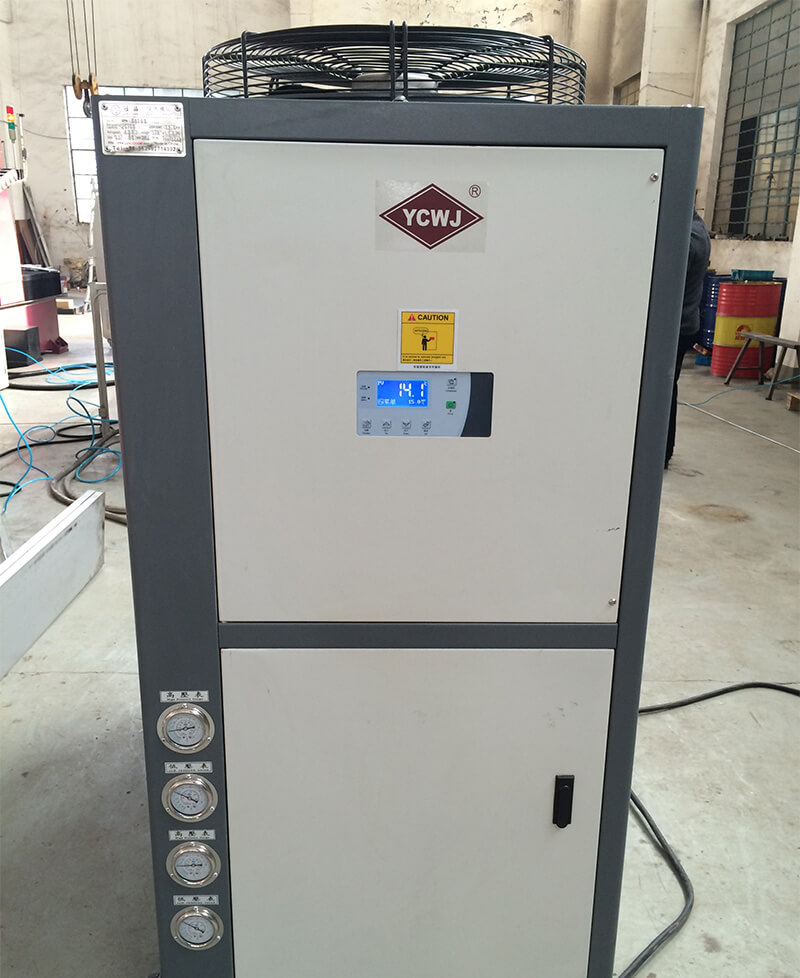

  Wasserkühler

Dieser Kühler kann den Wasserkühlturm ersetzen und ist viel effizienter, wenn die Temperatur hoch ist, ist dieser die beste Wahl.

Modell: TCO-10A/1D
Gefrierkapazität BTU/KCAL: 125000/31500Kühldurchmesser
2 Zoll Pumpenleistung:1,5kW

Gefrorener Durchfluss: 250 l/min
Tankkapazität: 150 l
Abmessungen: 1350 * 650 * 1250 mm
Gewicht: 380 kg

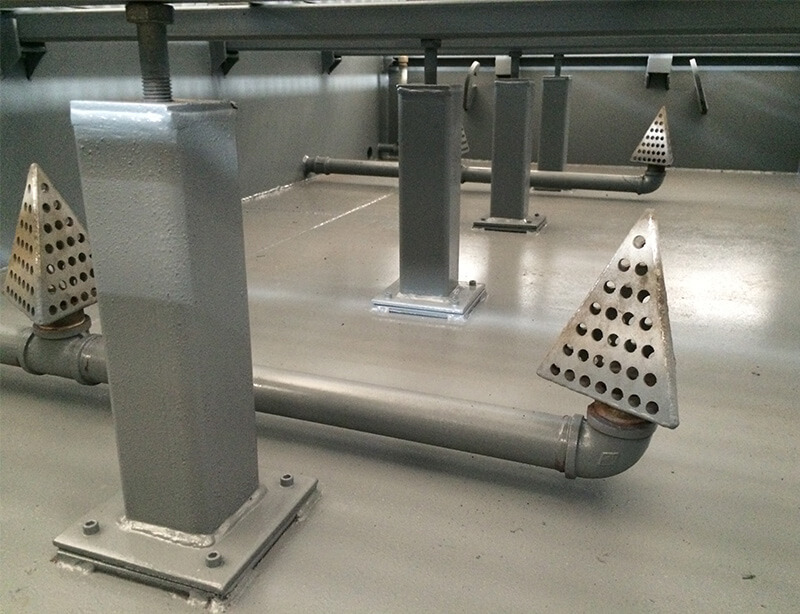

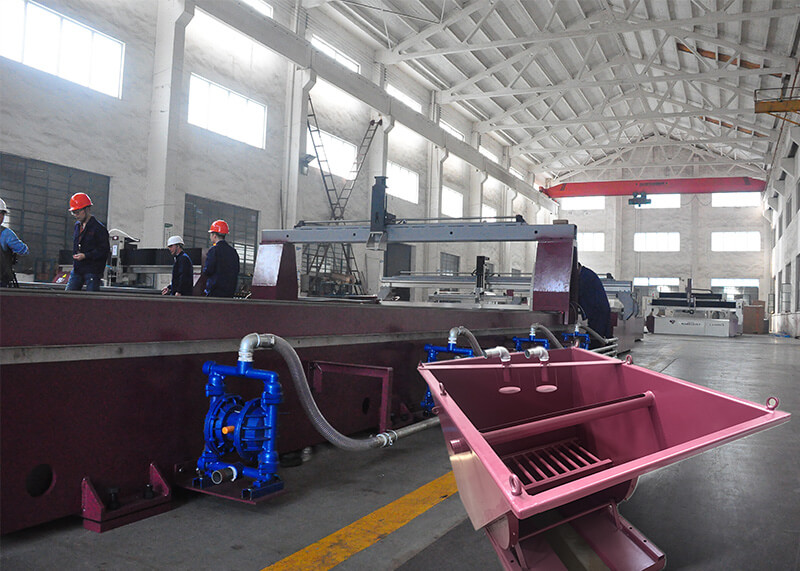

Automatisches Schlammentfernungssystem

Einführung:

Entfernen Sie das Schleifmittel automatisch aus dem Tank, trennen Sie das Schleifmittel und das Wasser. Reduzieren Sie die Arbeitskräfte, verbessern Sie die Arbeitseffizienz.

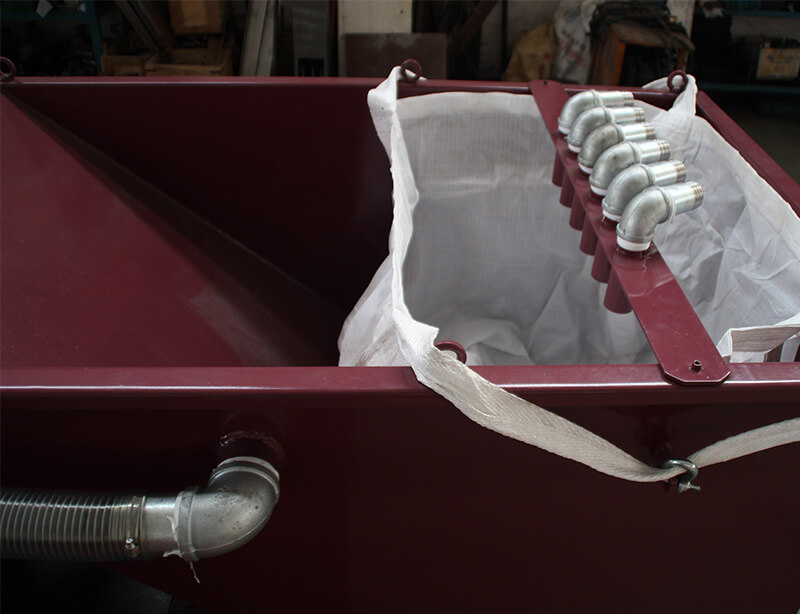

Die Absorptionspumpe saugt bei Betrieb das Sand-Wasser-Gemisch aus dem Tank in eine Auffangbox. In der Auffangbox befinden sich gewebte Kunststofffilterbeutel, das Wasser wird in den Maschinentank zurückgeführt, Sand und die Mischung aus dem Schneiden werden im Filter gesammelt Taschen drin.Um den Zweck der automatischen Sammlung zu erreichen und die Reinigung zu vereinfachen.

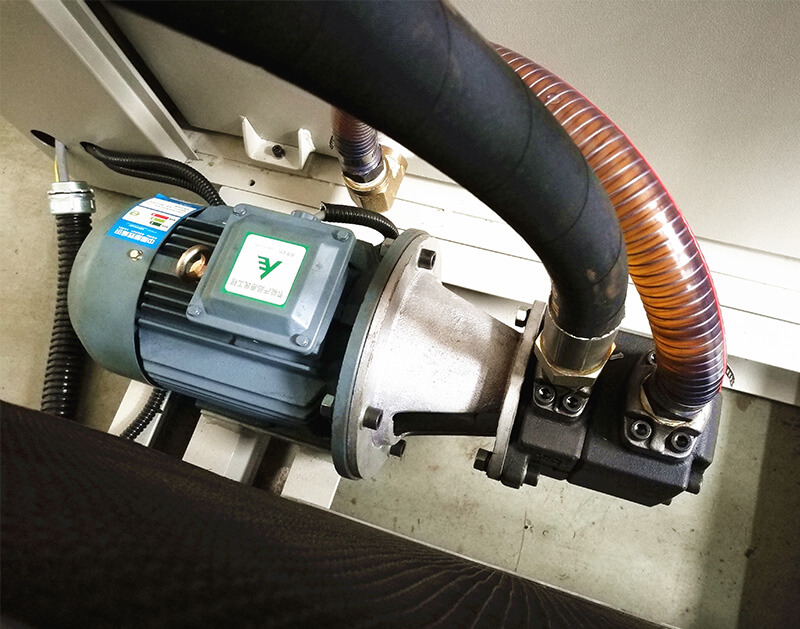

Daten der Absorptionspumpe

Daten der Einzelpumpe
Durchflussrate: 8 M³/h
Hub: 50 M
Austrittsdruck: 6 kgf/cm²
Absorptionsstrecke: 7 M
Max.Durchmesser der Feststoffpartikel, die durchdringen können: 4,5 mm Einlass
Und Auslassdurchmesser der Pumpe: 40 mm
Leistung: Druckluft max
Eingangsdruck: 7 kg f/cm²
max.Luftverbrauch: 0,6 mm³/min
Durchmesser der Luftleitung: 10 mm
Sammelbehälter: 1,6 m x 1,0 m x 1,0 m

Optionale importierte Pumpe nach Kundenwunsch erhältlich (Marke: Ingersoll Ran)

Hydraulisches Ladesystem

Beschreibung des hydraulischen Ladesystems

Kippwinkel: 70° (vom Horizont gemessen) max
Kippmoment-Belastbarkeit: 350 kg
Die große Schneidplattform wird hydraulisch zum Umkippen betrieben, was es diesem hydraulischen Lader ermöglicht, ein ganzes Stück Stein zu laden oder zu entladen, während ein minimaler Materialverlust und ein hohes Maß an Effizienz gewährleistet sind, wenn die Steinladeeinheit läuft.

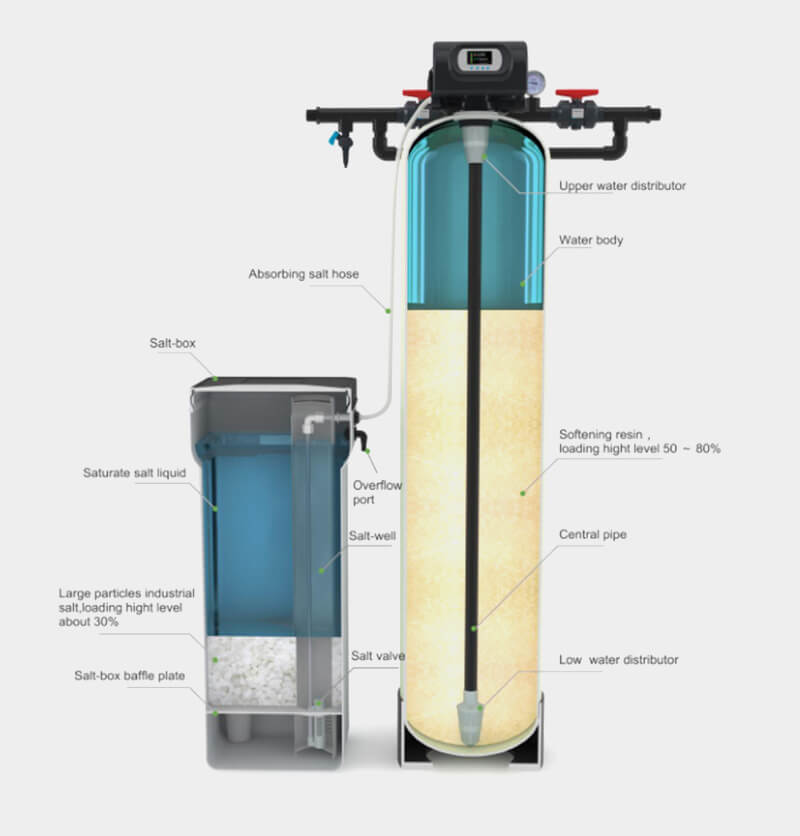

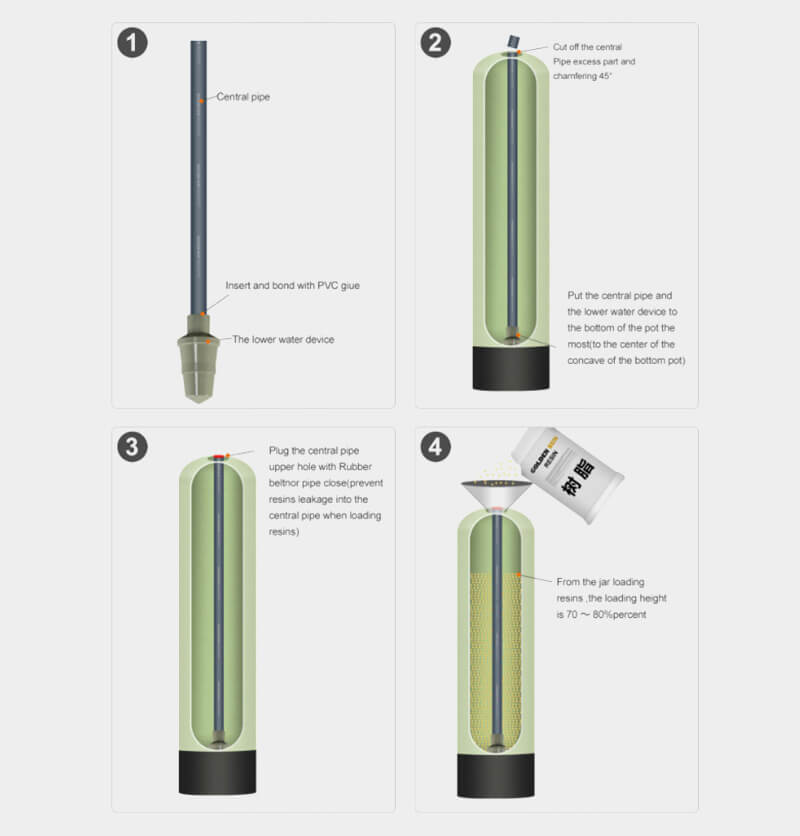

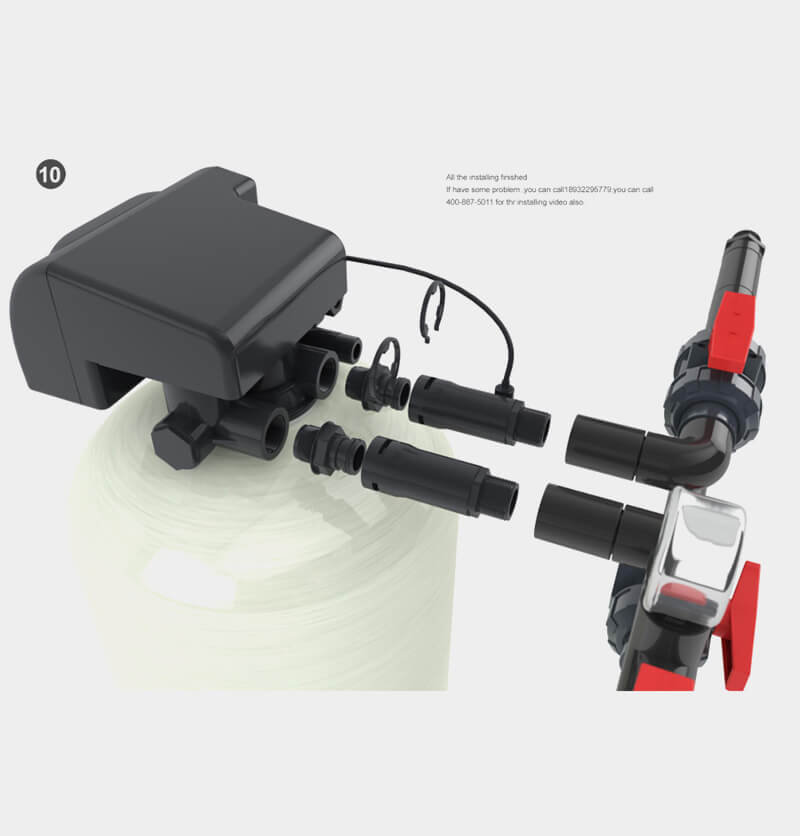

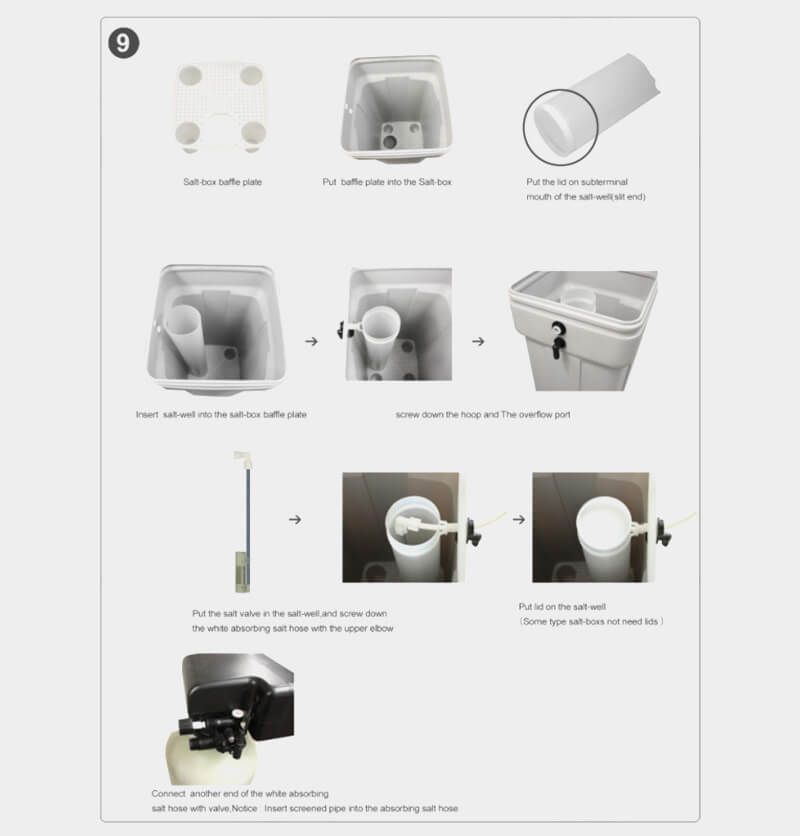

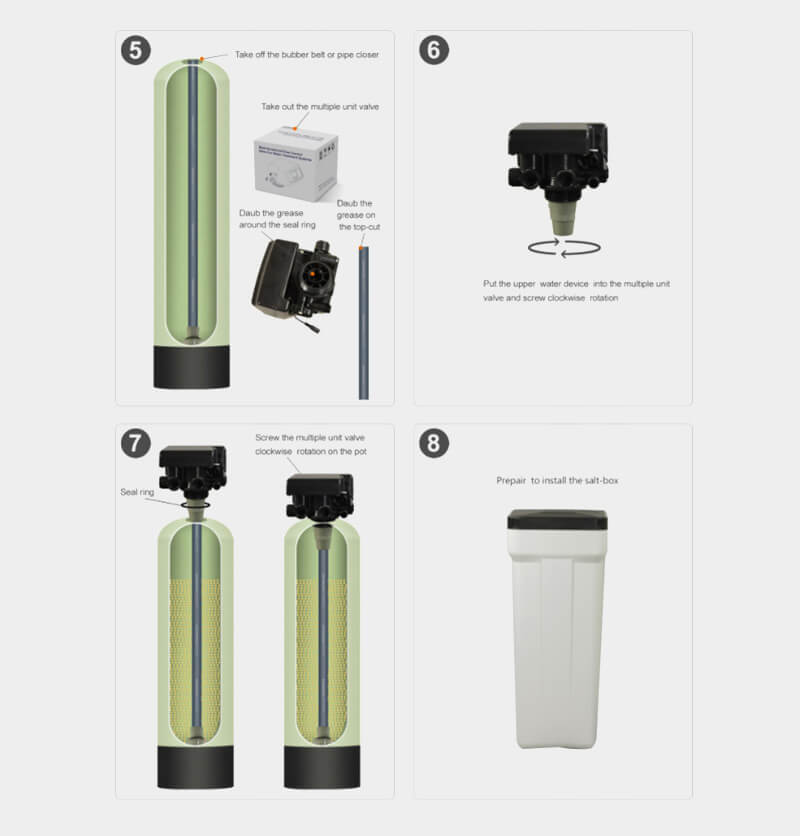

Wasserenthärtungssystem

Beschreibung der Wasserstrahl-Enthärtungsbehandlung:

Im fließenden Wasser gibt es viele Arten von Verbindungen (z. B. Calciumcarbonat, Kohlensäure).Während die Maschine arbeitet, erzeugt der Temperaturanstieg eine Substanz der chemischen oder physikalischen Reaktion – wie wir es Kalkbildung nannten –, was die Lebensdauer des Hochdrucksystems verkürzt und die Kosten erhöht.Nach langjähriger Erfahrung haben wir das System entwickelt, das das Problem lösen kann.Wir möchten Ihnen dieses optionale Teil empfehlen, wenn Ihr zugeführtes Wasser von geringer Qualität ist.

Qualitätsanforderung für Wasser

Da die Hochdruckwasserschneidarbeiten nach Hochdruck kleine Partikel von Verunreinigungen beim Rohwasserschneiden und -verzunderung ausstoßen, wirken sich Korrosionsionen auf die Lebensdauer der Ausrüstung und die Präzision aus und müssen daher mit der Rohwasserversorgungsausrüstung behandelt werden.Anforderungen an die Wasserqualität beim Hochdruck-Wasserstrahlschneiden: deionisiertes Wasser.Grundlegende Anforderungen an Hochdruck-Wasserstrahl-Schneidsysteme mit einer Wasserqualität von mehr als 0,5 μm, Verunreinigungen müssen entfernt werden, da neben dem allgemeinen Wasser eine gewisse Menge an feinen Feststoffpartikeln viele im Wasser gelöste Mineralien wie Kalzium enthalten sind Karbonat, Mangan, Eisen und Kieselsäure usw. verringern nicht nur die Lebensdauer der Düse, sondern beeinträchtigen auch die Kohäsion des Strahls und verringern dadurch die Schneidleistung.Also unbedingt entfernen.Spezifische Anforderungen wie folgt:

Eigenschaften von Verunreinigungen	Konzentration zulassen (mg/L)
Silizium	1.0
Kalzium	0.5
Magnesium	0.5
Eisen	0.1
Mangan	0.1
Chlorid	5.0
Sulfat	25.0
Nitrat	25.0
Hartmetall	-
Alle gelösten Feststoffe	50
PH-Level	6,8-7,5
Leitfähigkeit	50μs/cm

Handheld-Controller

Qualitätsanforderung für Wasser

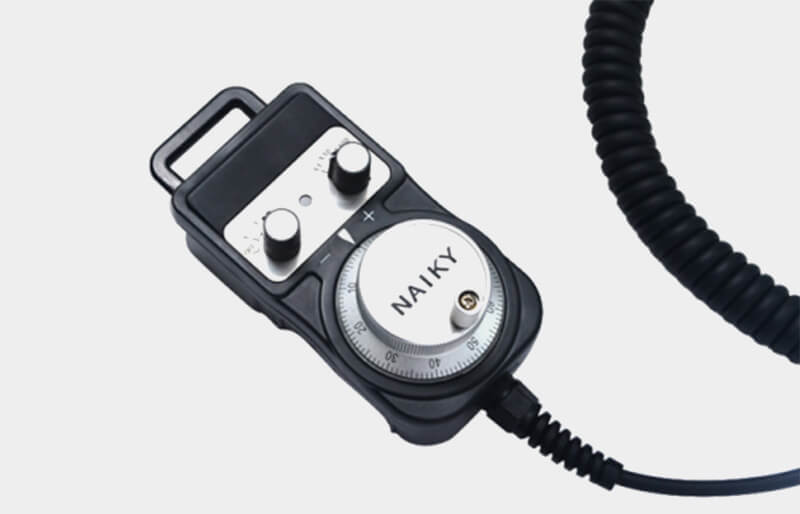

Der Handregler ist wahlweise mit kabelgebundenem oder kabellosem Handrad erhältlich.Es dient zur Fernsteuerung einer Werkzeugmaschine.Diese Steuerkonsole bietet eine bequeme und intuitive Lösung für die Werkzeugeinstellung.Es überwindet das Problem, wenn ein herkömmliches Werkzeugeinstellverfahren verwendet wird, und bietet auch viel Komfort für die Beobachtung und den Betrieb.
