Wasserstrahlschneidemaschine, Wasserstrahlplattform

YC konzentriert sich seit dem Jahr 2005 auf die Herstellung der besten Wasserstrahlschneidemaschinen. Wir können maßgeschneiderte Lösungen für verschiedene Kunden und Anwendungen anbieten

Wir haben ein Modell der Mini-Wasserstrahlschneidemaschine L0808, es ist eine Portalstruktur und die Abmessungen betragen 800 mm * 800 mm, und es gibt viele andere Fälle von kleinen Wasserstrahlschneidemaschinen, wie z an.
Unsere Abrasiv-Wasserstrahlmaschine kann auch sehr groß sein (Einzelheiten siehe "Großer Gantry-Typ"). Wir haben viele Fälle durchgeführt, wie z das transportiert werden kann, ist 4000mm*12000mm.
Nicht nur die X&Y-Achse kann nach Ihren Wünschen gestaltet werden, sondern auch die Z-Achse (150mm-1000mm).

Livebild

Die Wasserstrahl-Schneidplattform bietet eine äußerst steife Struktur, um schwere Gegenstände zu tragen.Es wird von einem Servomotor angetrieben und gewährleistet so unseren Kunden eine stabile Übertragung.Zusätzlich kann diese Wasserstrahlmaschine mit einem Doppel-/Mehrfachschneidkopf konfiguriert werden.Die X- und Y-Achse sind zum Schutz vor Staub vollständig gekapselt ausgeführt.Um eine hohe Präzision und Haltbarkeit zu gewährleisten, verwenden wir HIWIN-Linearführungen, TBI- oder deutsche I + F-Kugelgewindetriebe und Mitsubishi- oder Yaskawa-Servoantriebssysteme.

Integraler Gantry-Typ

Strukturmerkmale des Wasserstrahlschneidetisches:

Höchste Präzision und Stabilität werden durch den Gussbalken und den Grundrahmen der Y-Achse garantiert.

Drehbett und Wassertank sind nicht abnehmbar. Nach der Glühbehandlung des gesamten Maschinentisches (zur Beseitigung der Spannung von 95 %) ist es viel besser als der VSR (zur Beseitigung der Spannung beträgt 35 %). Es kann die Genauigkeit gewährleisten und Stabilität über lange Zeit.

X-Achse und Y-Achse verwenden eine hochpräzise Kugelumlaufspindel und eine lineare Führungsschiene.

Integrierter Gantry-Typ

CNC-Wasserstrahlschneidemaschine (L = Gantry-Typ)
Parameter		Einheit	YCWJ-L1010	YCWJ-L1515	YCWJ-L2015	YCWJ-L2515	YCWJ-L3015
Effizienter Schnittbereich		mm	1000*1000	1500*1500	2000*1500	2500*1500	3000*1500
Achsbewegung	X	mm	1000	1500	2000	2500	3000
	Y	mm	1000	1500	1500	1500	1500
	Z	mm	150-180	150-180	150-180	150-180	150-180
Schnittgenauigkeit		mm	+/-0,1
Positioniergenauigkeit		mm	+/-0,02
X,Y-Trockenlaufgeschwindigkeit		m/Min	0-15 (bei Bedarf 30 m / min Geschwindigkeit, können wir auf Anfrage tun)
Schneidgeschwindigkeit		m/Min	hinsichtlich detail material und dicke

Bemerkungen: In Bezug auf die unterschiedliche Anforderung des Kunden.

Livebild

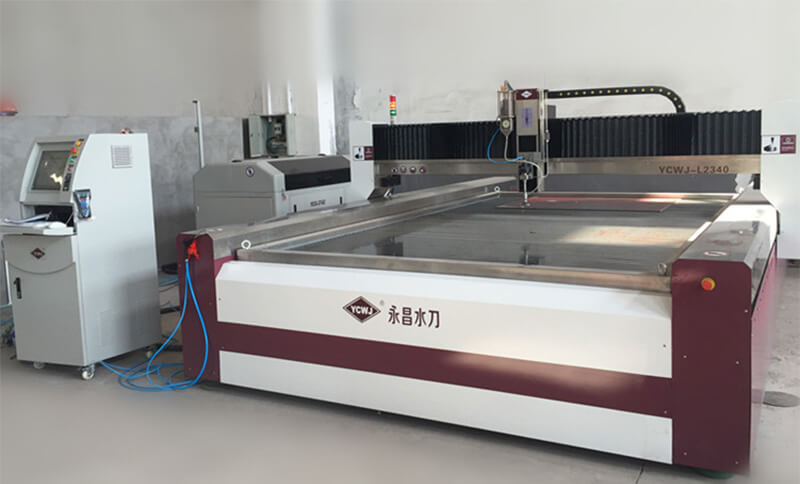

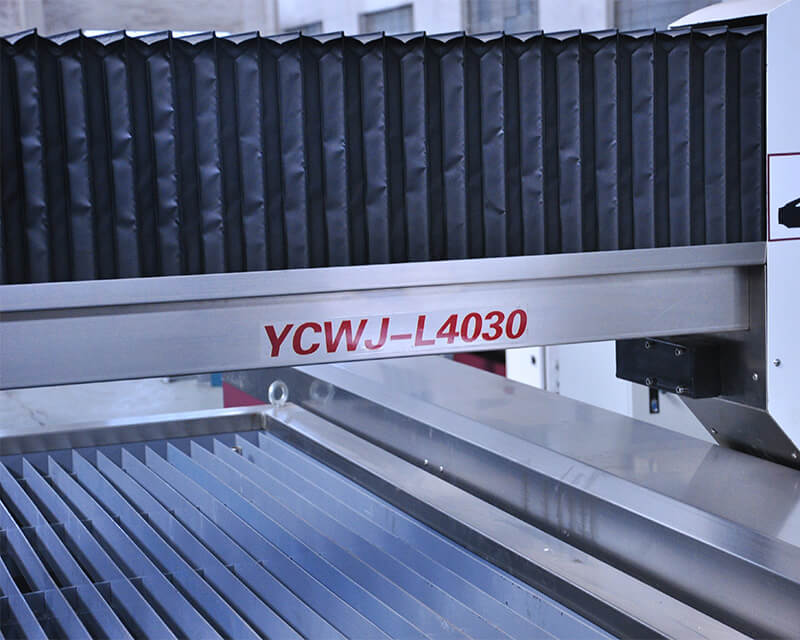

Split-Gantry-Typ

Strukturmerkmale des Wasserstrahlschneidetisches:

Höchste Präzision und Stabilität werden durch den Gussbalken und den Grundrahmen der Y-Achse garantiert.

Drehbett und Wassertank sind abnehmbar, um den Druck von Wasser mit Sand und bearbeiteten Teilen auf bewegliche Teile zu reduzieren.

Die Basis der Y-Achse ist die Gesamtfertigung. Sie ist bequem für Demontage, Transport und Montage.

X-Achse und Y-Achse verwenden eine hochpräzise Kugelumlaufspindel und eine lineare Führungsschiene.

Split-Gantry-Typ

CNC-Wasserstrahlschneidemaschine (L = Gantry-Typ)
Parameter		Einheit	YCWJ-L3020	YCWJ-L4020	YCWJ-L3040	YCWJ-L2060
Effizienter Schnittbereich		mm	3000*2000	4000*2000	3000*4000	2000*6000
Achsbewegung	X	mm	3000	4000	3000	2000
	Y	mm	2000	2000	4000	6000
	Z	mm	150-180	150-180	150-180	150-180
Schnittgenauigkeit		mm	+/-0,1
Positioniergenauigkeit		mm	+/-0,02
X,Y-Trockenlaufgeschwindigkeit		m/Min	0-15 (bei Bedarf 30 m / min Geschwindigkeit, können wir auf Anfrage tun)
Schneidgeschwindigkeit		m/Min	hinsichtlich detail material und dicke

Bemerkungen: In Bezug auf die unterschiedliche Anforderung des Kunden.

Livebild

Großer Gantry-Typ

Strukturmerkmale des Wasserstrahlschneidetisches:

Höchste Präzision und Stabilität werden durch den Gussbalken und den Grundrahmen der Y-Achse garantiert.

Drehbett und Wassertank sind abnehmbar, um den Druck von Wasser mit Sand und bearbeiteten Teilen auf bewegliche Teile zu reduzieren.

Die Basis der Y-Achse ist die Gesamtfertigung. Sie ist bequem für Demontage, Transport und Montage.

X-Achse und Y-Achse verwenden eine hochpräzise Kugelumlaufspindel und eine lineare Führungsschiene.

Die Größe des Schneidetisches kann angepasst werden, z. B. 3000 mm * 8000 mm, 3500 mm * 7000 mm, 2000 mm * 12000 mm wie unten, die maximale Größe kann 4000 mm * 12000 mm betragen.

Cantilever-Typ

Strukturmerkmale des Wasserstrahlschneidetisches:

Höchste Präzision und Stabilität werden durch den Gussbalken und den Grundrahmen der Y-Achse garantiert.

Drehbett und Wassertank sind abnehmbar, um den Druck von Wasser mit Sand und bearbeiteten Teilen auf bewegliche Teile zu reduzieren.

Die Basis der Y-Achse ist die Gesamtfertigung. Sie ist bequem für Demontage, Transport und Montage.

X-Achse und Y-Achse verwenden eine hochpräzise Kugelumlaufspindel und eine lineare Führungsschiene.

Für den kleinen integralen Tisch sind das Drehbankbett und der Wassertank nicht abnehmbar. Nach der Glühbehandlung des gesamten Maschinentisches (um die Spannung von 95 % zu beseitigen) ist er viel besser als der VSR (um die Spannung von 35 % zu beseitigen). , Es kann die Genauigkeit und Stabilität für lange Zeit gewährleisten.

Modell		YC-X1020	YC-X1030	YC-X1530	YC-X1560
Effizienter Schnittbereich		1000*2000	3000*2000	1500*3000	1500*6000
(mm)
Achsbewegung	X-Achse	1000	1000	1500	1500
(mm)	Y-Achse	2000	3000	3000	6000
	Z-Achse	150-200	150-200	150-200	150-200
CNC-Steuerung		AC Sevor-Motor	AC Sevor-Motor	AC Sevor-Motor	AC Sevor-Motor
Genauigkeit	Schneiden	+/-0,1 mm
	Richtigkeit
	Wiederholen	+/-0,05 mm
	Richtigkeit
Verarbeitungsgeschwindigkeit		0-15m/min
Stromversorgung		220 V/380 V/415 V, 3ph, 50 Hz/60 Hz (kann als Kundenwunsch angepasst werden)

Wie wird unsere YC-Wasserstrahlschneideplattform hergestellt? Der erste Schritt ist eine Wärmebehandlung, die eine Spannungsminderung erreicht, der zweite Schritt ist das Sandstrahlen, das auf dem Wasserstrahlschneidetisch durchgeführt wird, um die Oxidationsschicht zu entfernen. Dann wird die Oberfläche des abrasiven Wasserstrahlschneidetisches sauberer mit höherer Rauheit sein, wodurch die Haftfähigkeit des Anstrichs auf der Plattform der Hochdruckwasserstrahlmaschine verbessert wird.

Wärmebehandlungsglühen
Vor dem Sandstrahlen
Nach dem Sandstrahlen
Nach dem Sandstrahlen

Optionen für Kernkomponenten

Mit geringem Rauschen, keiner Umweltverschmutzung, hoher Präzision und hoher Zuverlässigkeit

Schneidkopf

Standard-Wasserstrahl-Schneidkopf

Standard-Schneidköpfe sind vertikales Schneidmaterial

Dynamischer 5-Schneidkopf

Unsere Wasserstrahlschneidemaschine Dynamic 5 kann die Genauigkeit des vertikalen Schnittabschnitts sicherstellen, indem sie den Schnittwinkel von 10° kompensiert, ohne die Schnittgeschwindigkeit zu verringern.

Max 5 Schneidkopf

Dieser Wasserstrahlschneider Max 5 kann jeden Winkel innerhalb von ±45° schneiden, er löst das traditionelle Problem der Neigung des Wasserstrahlschneidens und erreicht problemlos 2D/3D-Schnitte.

Mehrkopf

Doppelschneidkopf oder Mehrfachschneidkopf bedeutet, dass zwei oder mehr Schneidköpfe auf einer Schneidplattform vorhanden sind, die gleichzeitig die Schneidaufgabe mit derselben Spur ausführen können.

Hochdruckpumpe

Das einzigartige Design dieser Wasserstrahlschneidemaschine erleichtert die Installation und Wartung.Stabiler Arbeitsdruck, um die Arbeitseffizienz zu gewährleisten.

40 PS

max.Druck: 380 MPa
Leistung: 30 kW/40 PS

50 PS

max.Druck: 420 MPa
Leistung: 37 kW/ 50 PS

100 PS

max.Druck: 420 MPa
Leistung: 74 kW/100 PS

HP-Pumpen anderer Marken

KMT, Hypertherm, BFT
