YC Hochpräzisions-Plasma-Fasenschneidemaschine

CNC-Plasma-5-Achsen-Fasenschneidemaschine wird für die Bearbeitung von Stahlplatten, Aluminium, Eisen, Kupfer und anderen Metallmaterialien mit höherer Geschwindigkeit und Winkelkompensation verwendet.Für die unterschiedlichen Dicken und Materialien kann die Stromversorgung entsprechend angepasst werden.Es ist die beste Wahl für die hochgenaue und effiziente Materialschneideverarbeitung.
Beim 5-Achsen-Fasenschneiden hat es die Winkelkompensation, um das Winkelschneiden für den Kunden zu lösen.

Schneidetabellenparameter

Typ Schneidtisch	Portal
Effizienter Schnittbereich (mm)	Kann angepasst werden
CNC-Steuerung	EDGE Pro (Hypertherm/USA)
Lichtbogenspannungshöhensensor	Sensor THC (Hypertherm/USA)
Bevel-Head-System	IMA (TECNO/Italien)
Schnittgenauigkeit	+/-0,01 mm
Versorgungsspannung/Frequenz	380 V ± 10 %/50 Hz 3-PHASIG/220 V ± 10 %/50 Hz 3-PHASIG
Eingangsleistung	3KW
Pressluft	Trocken, ölfrei;Druck: 0,8 MPa; Durchfluss: 1,0 m3/h
Antriebsmodell	Mitsubishi AC-Servomotor
Schiene	HIWIN-Liner-Führungsschiene, hochpräzise Eisenbahn

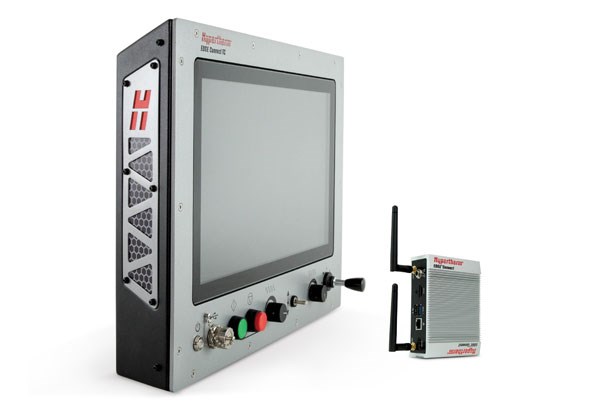

CNC-STEUERSYSTEM

 EDGE-Pro (Hypertherm)

* Mit dem patentierten CutPro®-Assistenten können selbst neue Bediener Produktionsteile in weniger als fünf Minuten schneiden.
* Die Bedienerkonsole der Software auf dem Bildschirm (Soft OpCon) ermöglicht eine einfache Einrichtung und Bedienung der Schneidstation und der manuellen Bewegung.
* Integrierte Kommunikation mit Plasma und Brennerhöhe Steuerungssysteme bieten eine automatisierte und fachmännische Steuerung mit werkseitig installierten oder benutzerdefinierten Schneidtabellen

* Benutzerdefinierte Schneidtabellen können im Teileprogramm erstellt und gesteuert oder dem CutPro-Assistenten zur Verfügung gestellt werden
* EDGE Connect läuft auf dem Betriebssystem Windows® 10 Enterprise

  Plasmaleistung -Hypertherm

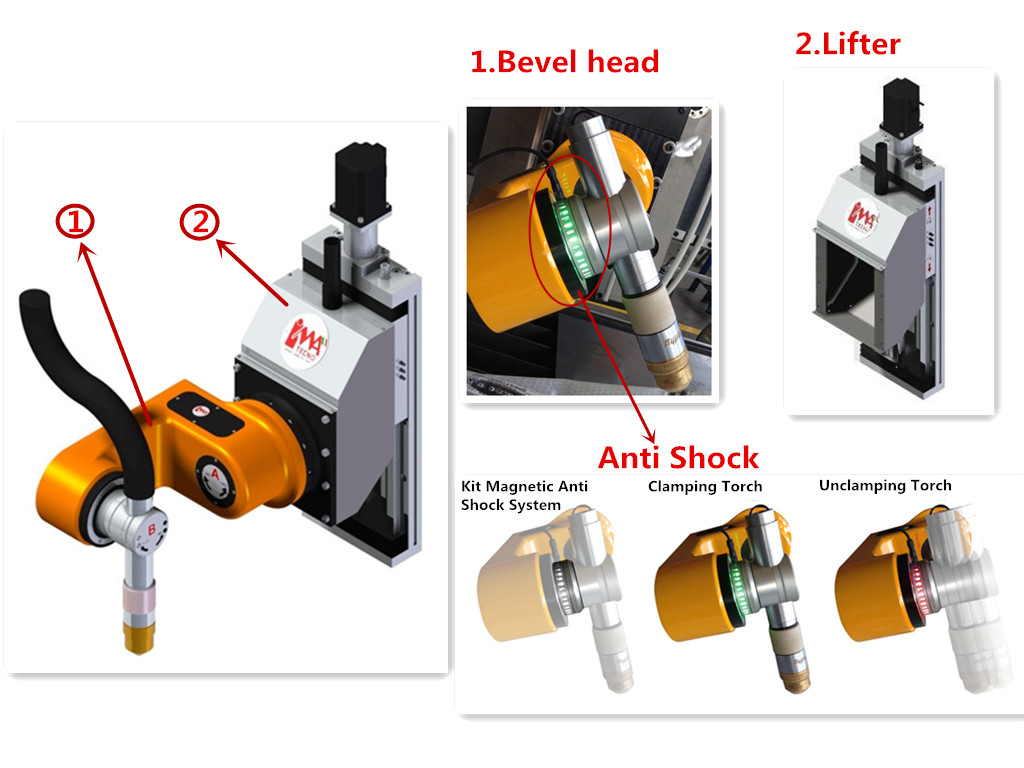

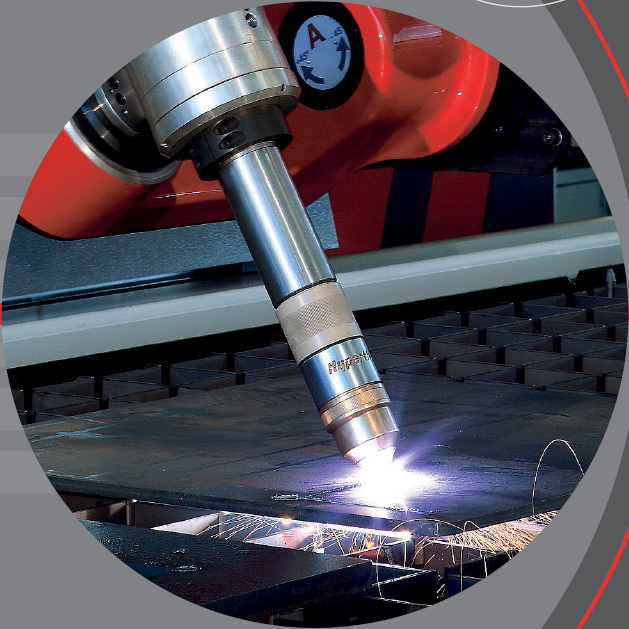

   Bevel Head System (IMA TENCO/Italien)

Höhenkontrollsensor-Hypertherm (ArcGlide THC)

ArcGlide-Brennerhöhensteuerung

Herkömmliche Brennerhöhensteuerungen erfordern, dass Bediener die Lichtbogenspannung regelmäßig anpassen, um die richtige Schnitthöhe sicherzustellen.Mithilfe der proprietären Techniken von Hypertherm misst die ArcGlide®-Brennerhöhensteuerung (THC) kontinuierlich die Lichtbogenspannung und passt die Lichtbogenspannung automatisch für die richtige Brennerhöhe über die Lebensdauer der Verschleißteile an, ohne dass eine Bedienereingabe erforderlich ist.
Das Ergebnis: optimale Schnittqualität, verbesserte Produktivität und reduzierte Betriebskosten für Plasmaschneidanwendungen – einschließlich
True Hole®-Fähigkeit für HyPerformance®-Plasma-HPRXD®-Anlagen.Die ArcGlide THC ist sowohl in CNC-integrierter (mit
Hypernet®-Kommunikation) als auch in Standalone-Konfigurationen erhältlich.

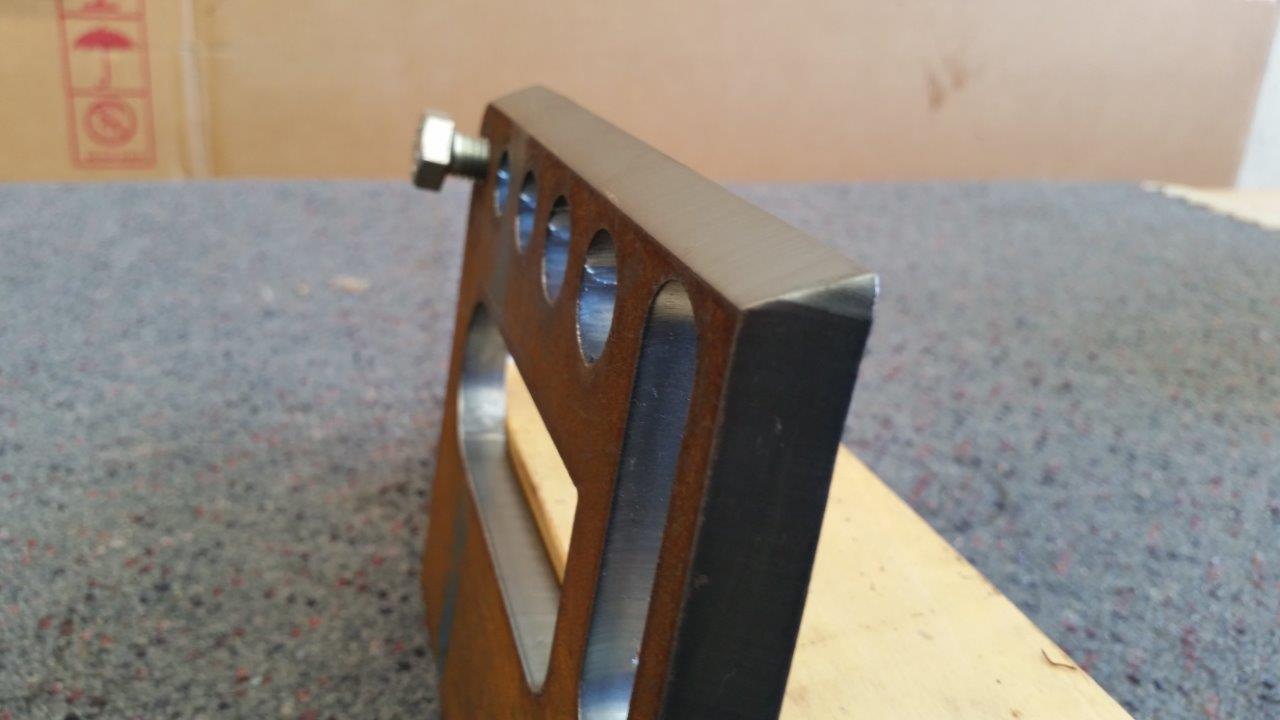

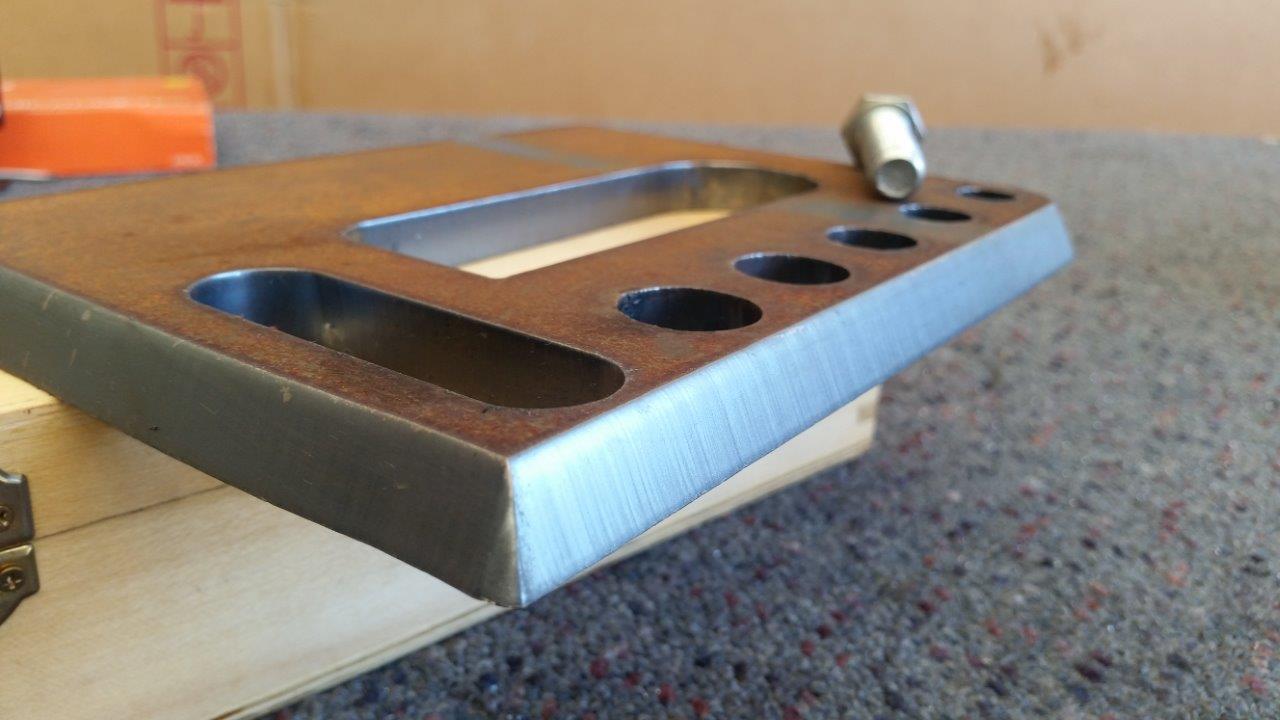

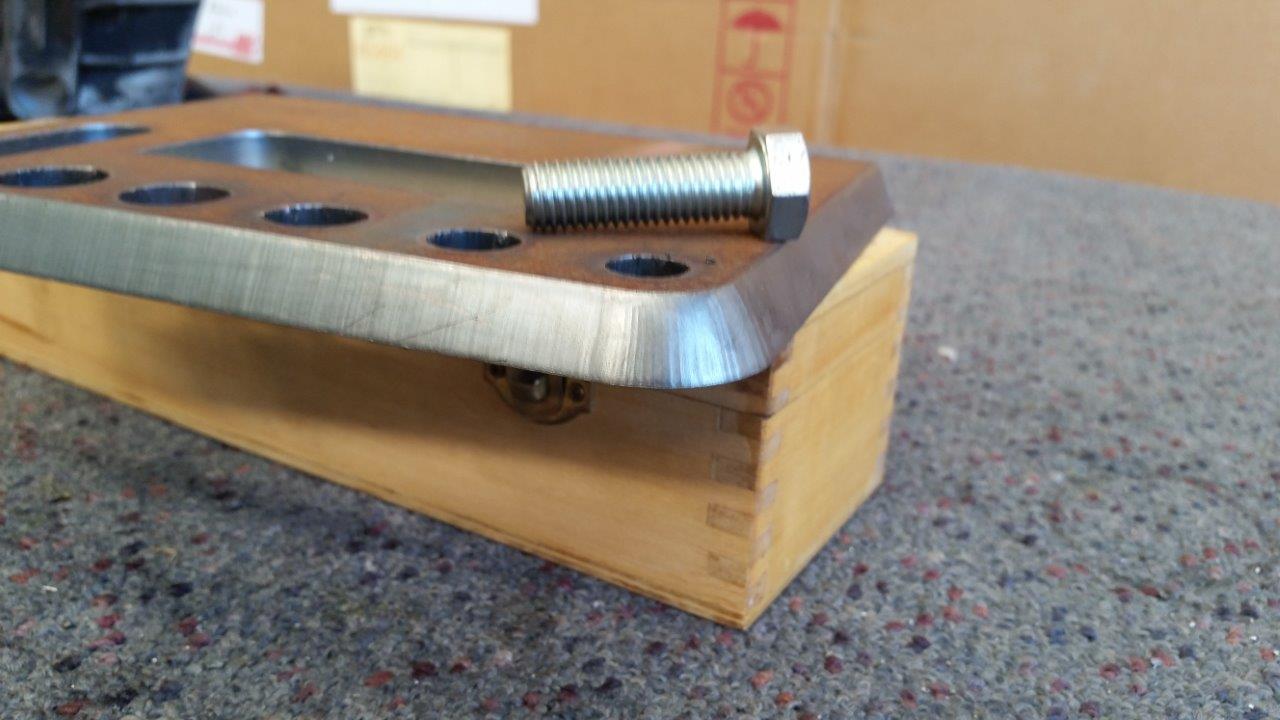

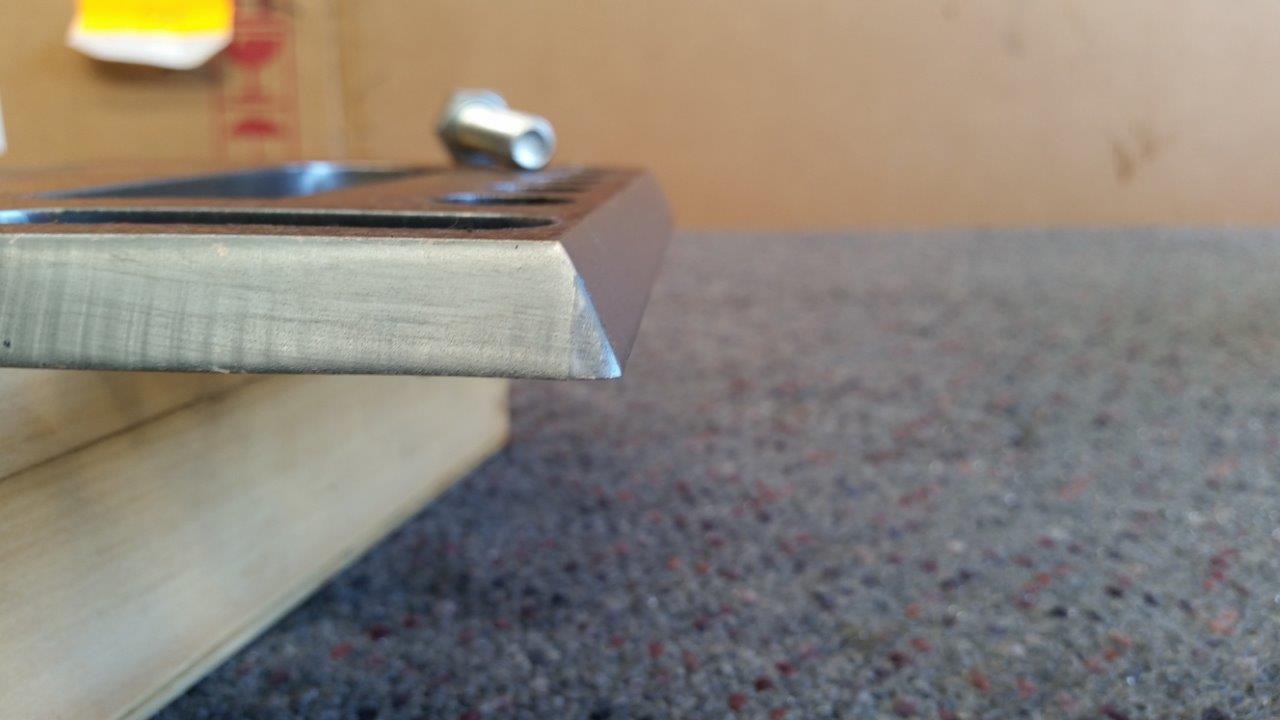

Schnittprobe

Optionen für Kernkomponenten

Mit geringem Rauschen, keiner Umweltverschmutzung, hoher Präzision und hoher Zuverlässigkeit

Wasserstrahlschneidetisch

L-Serie

S-Serie

G-Serie

Schneidkopf

Max 5 Schneidkopf

Dieser Wasserstrahlschneider Max 5 kann jeden Winkel innerhalb von ± 45 ° schneiden, er löst das traditionelle Problem der Neigung des Wasserstrahlschneidens und erzielt problemlos 2D / 3D-Schnitte.

Dynamischer 5-Schneidkopf

Wasserstrahlschneidemaschine Dynamic 5 kann die Genauigkeit des vertikalen Schnittabschnitts sicherstellen, indem sie den Schnittwinkel von 10 ° kompensiert, ohne die Schnittgeschwindigkeit zu verringern.

Mehrkopf

Doppelte oder mehrere Schneidköpfe können die Schneidaufgabe gleichzeitig mit derselben Spur ausführen, um die Effizienz erheblich zu verbessern.

Hochdruckpumpe

Das einzigartige Design dieser Wasserstrahlschneidemaschine erleichtert die Installation und Wartung. Stabiler Arbeitsdruck zur Gewährleistung der Arbeitseffizienz.
