Max. 5-Achsen-Wasserstrahlschneidkopf – 3D-Wasserstrahlschneiden

Technische Parameter des 3D-Wasserstrahlschneidkopfs

Kegelachse (A): ±45°
Drehachse (C): ±540°
Regelgenauigkeit: ± 0,01 mm
Winkelgenauigkeit: 0,01°

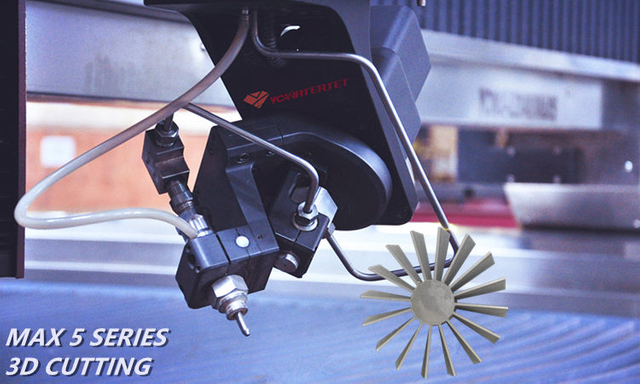

Der Max 5-Achsen-Wasserstrahlschneidkopf basiert auf dem Standard-Dreiachsensystem (X-Achse, Y-Achse, Z-Achse) und fügt die A-Achse (Rotation um die X-Achse) und die C-Achse (Rotation um die Z-Achse) hinzu. , die eine Ablenkung mit großem Winkel erreichen kann。Durch den Einsatz modernster Technologie und des italienischen ECS-Steuerungssystems können 0-±45° oder mehr geneigte Schnitte mit einem maximalen Drehwinkel von bis zu ±540° erzeugt werden.Daher , kann es den Effekt des 3D-Wasserstrahlschneidens erzielen.

Mit dem 5-Achsen-Wasserstrahlschneidsystem der Max5-Serie wurde YC WATER JET in der Schneidindustrie mit hochpräzisen Anforderungen, wie z. B. Schneidkegel, bogenförmiges Laufrad, Zahnrad und andere Werkstücke, weit verbreitet.

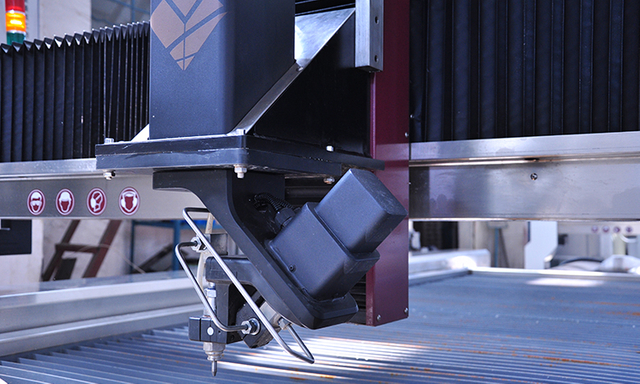

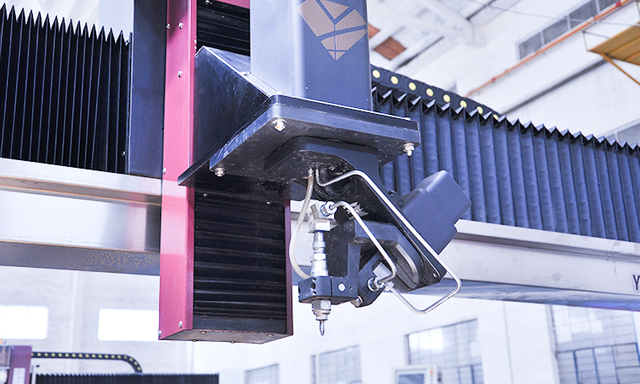

Details des Schneidkopfes

Details der Schneidplattform

Parameter der CNC-Wasserstrahlschneidemaschine (L = Gantry-Typ)
Parameter		Einheit	YCWJ-L1010	YCWJ-L2015	YCWJ-L3015	YCWJ-L3020	YCWJ-L2060
Effizienter Schnittbereich		mm	1000×1000	2000×1500	3000×1500	3000×2000	2000×6000
Achsenbewegung	X	mm	1000	2000	3000	3000	2000
	Y	mm	1000	1500	1500	2000	6000
	Z	mm	150-180	150-180	150-180	150-180	150-180
X-Achse und Y-Achse nehmen HIWIN- oder I + F-Kugelumlaufspindel und -führung an; den Servomotor zum Antrieb nehmen wir an MITSUBISHI oder Yaskawa
Schnittgenauigkeit		mm	±0,1
Positioniergenauigkeit		mm	±0,2
X,Y-Trockenlaufgeschwindigkeit		m/Min	0-15 (bei Bedarf 30 m / min Geschwindigkeit, können wir auf Anfrage tun)
Schneidgeschwindigkeit		m/Min	hinsichtlich detail material und dicke

S-SERIE

Struktur :

Es ist hygienisch und zuverlässig.Vollständig geschlossener Glasschneideraum, sauber und staubfrei.Wir können den Schneidvorgang deutlich beobachten.
Es wird heruntergefahren, wenn das Fenster geöffnet wird, es ist sicher und intelligent.
Der SS-Sammelbehälter kann die Rückstände und das Abwasser nach dem Schneiden aufkonzentrieren.
Das bewegliche Reinigungsfenster ist einfach und bequem zu bedienen.

Übertragung :

Mit AC-Servosystem ist die Genauigkeit höher.
Das Linearführungs- und Kugelumlaufspindelmodul ist langlebig.
Effektive Schnittgröße : 1000 mm x 1000 mm x 200 mm
Maximale Schnittgeschwindigkeit : 15 m/min

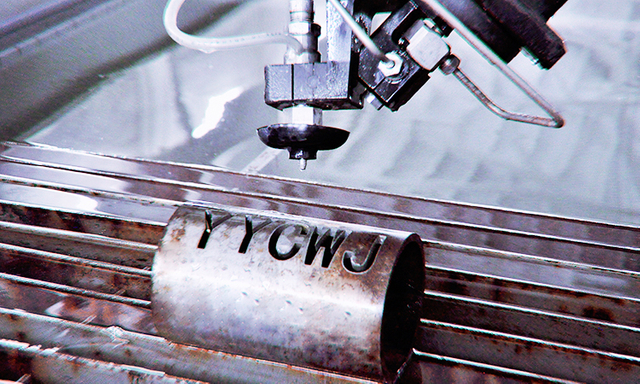

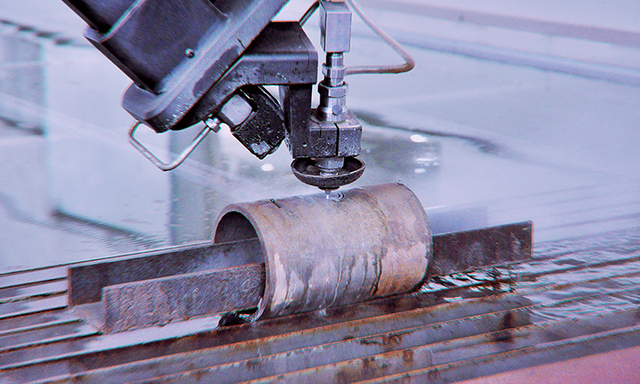

Proben schneiden

Wasserstrahl-Hochdruckpumpe

Hauptmerkmal:
Steuerung: SPS
Schaltung: elektrohydraulisch
Steuerung Kühlung: Kühler/
Ölwärmetauscher Einlasswasserfiltergenauigkeit: ≤0,45 μm Ölrücklauffiltergenauigkeit: 20 μm
Betriebstemperatur: 0–50 °C
Auslass: UNF 3/8 „Kühleinlass/-auslass: NPT1“
Max. Öffnungsgröße: 0,33 mm

Hochdruckpumpe
Modell	YCG-3038	YCG-3742S	YCG-7542S
Maximaler Druck	3800bar/55.000psi	4137 bar/60.000 psi	4137 bar/60.000 psi
Maximaler Wasserdurchfluss	3,7 l/Min	3,7 l/Min	7,4 l/Min
Max. Öffnung/Düse	0,011/0,03	0,013/0,04	0,016/0,05
Leistung	30KW/40PS	37KW/50PS	75KW/100PS

Weitere Auswahlmöglichkeiten: YC-Servopumpe oder Hypertherm-Pumpe

Wasserstrahlregler und Software

Einfach zu bedienen, leicht zu erlernen, Leistungsstarke Funktionen.WEIHONG/ECS/ESA

Optionen für Kernkomponenten

Mit geringem Rauschen, keiner Umweltverschmutzung, hoher Präzision und hoher Zuverlässigkeit

Wasserstrahlschneidetisch

L-Serie

S-Serie

G-Serie

Schneidkopf

Dynamic 5-Schneidkopf
Unsere Dynamic 5-Wasserstrahlschneidemaschine kann die Genauigkeit des vertikalen Schnittabschnitts sicherstellen, indem sie den 10°-Schneidwinkel kompensiert, ohne die Schnittgeschwindigkeit zu verringern.

Mehrkopf

Doppelte oder mehrere Schneidköpfe können die Schneidaufgabe gleichzeitig mit derselben Spur ausführen, um die Effizienz erheblich zu verbessern.

Hochdruckpumpe

Das einzigartige Design dieser Wasserstrahlschneidemaschine erleichtert die Installation und Wartung. Stabiler Arbeitsdruck zur Gewährleistung der Arbeitseffizienz.
