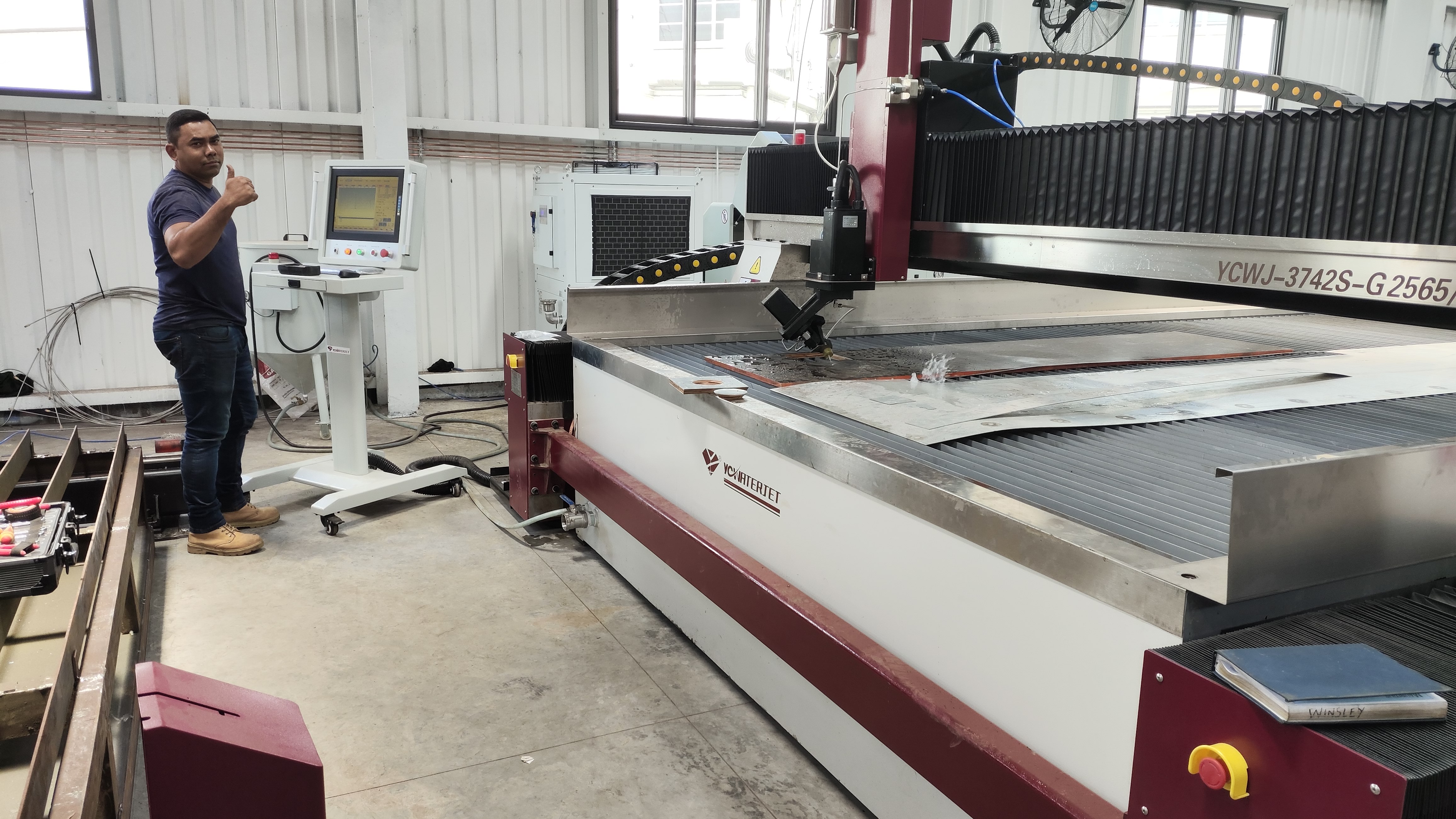

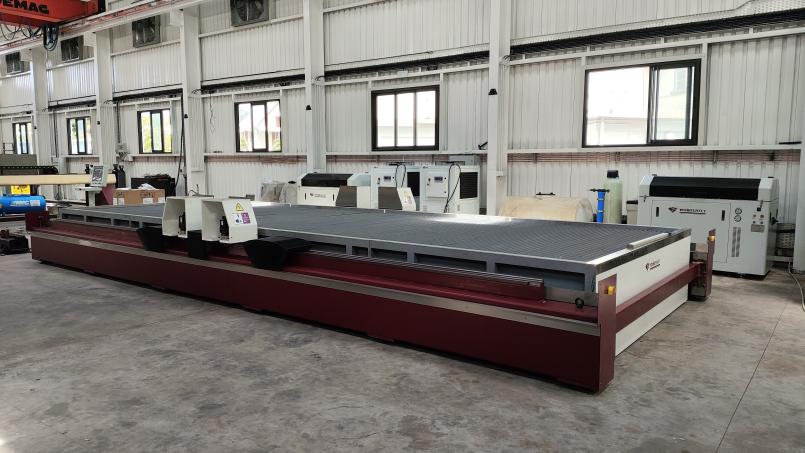

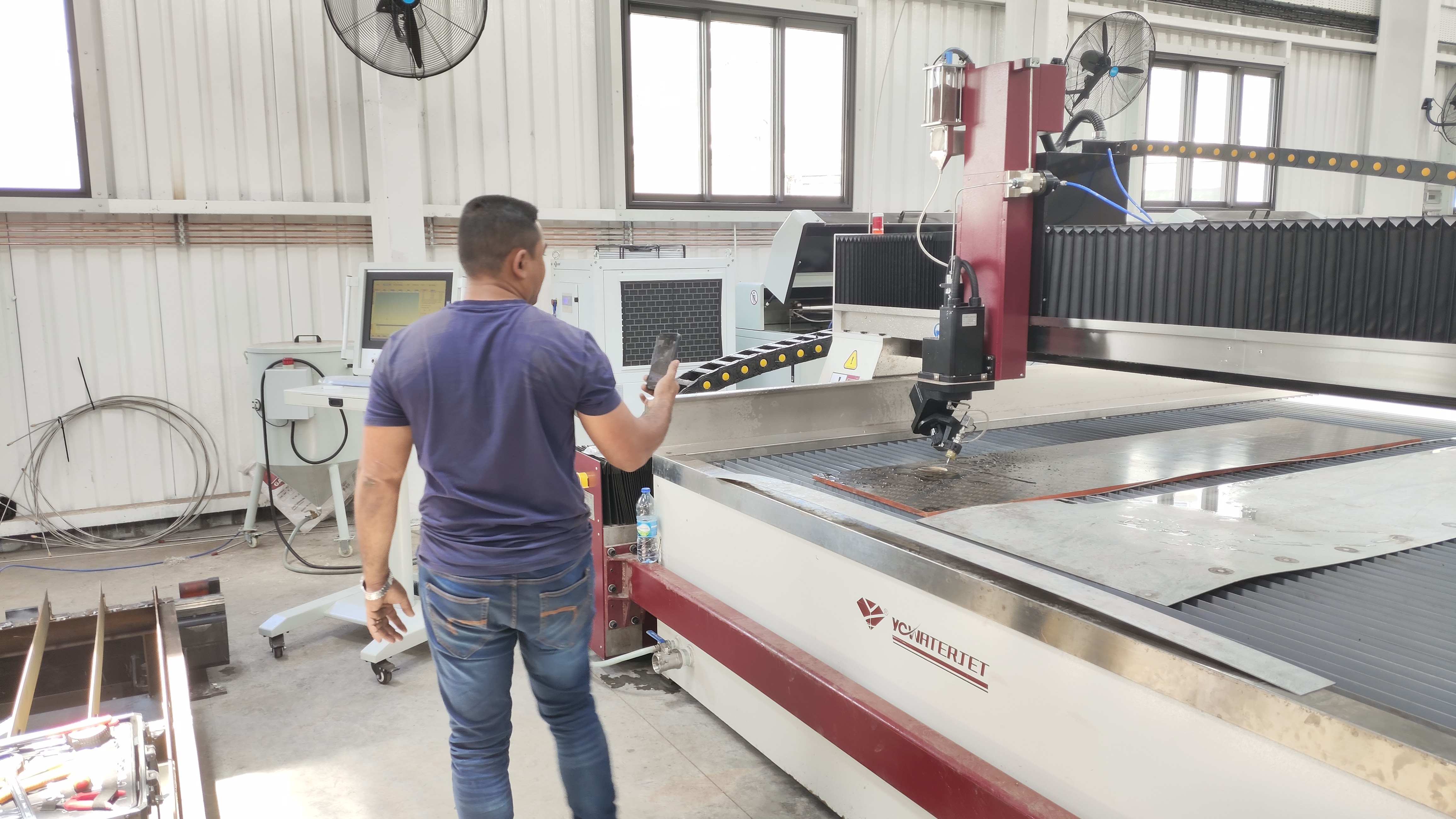

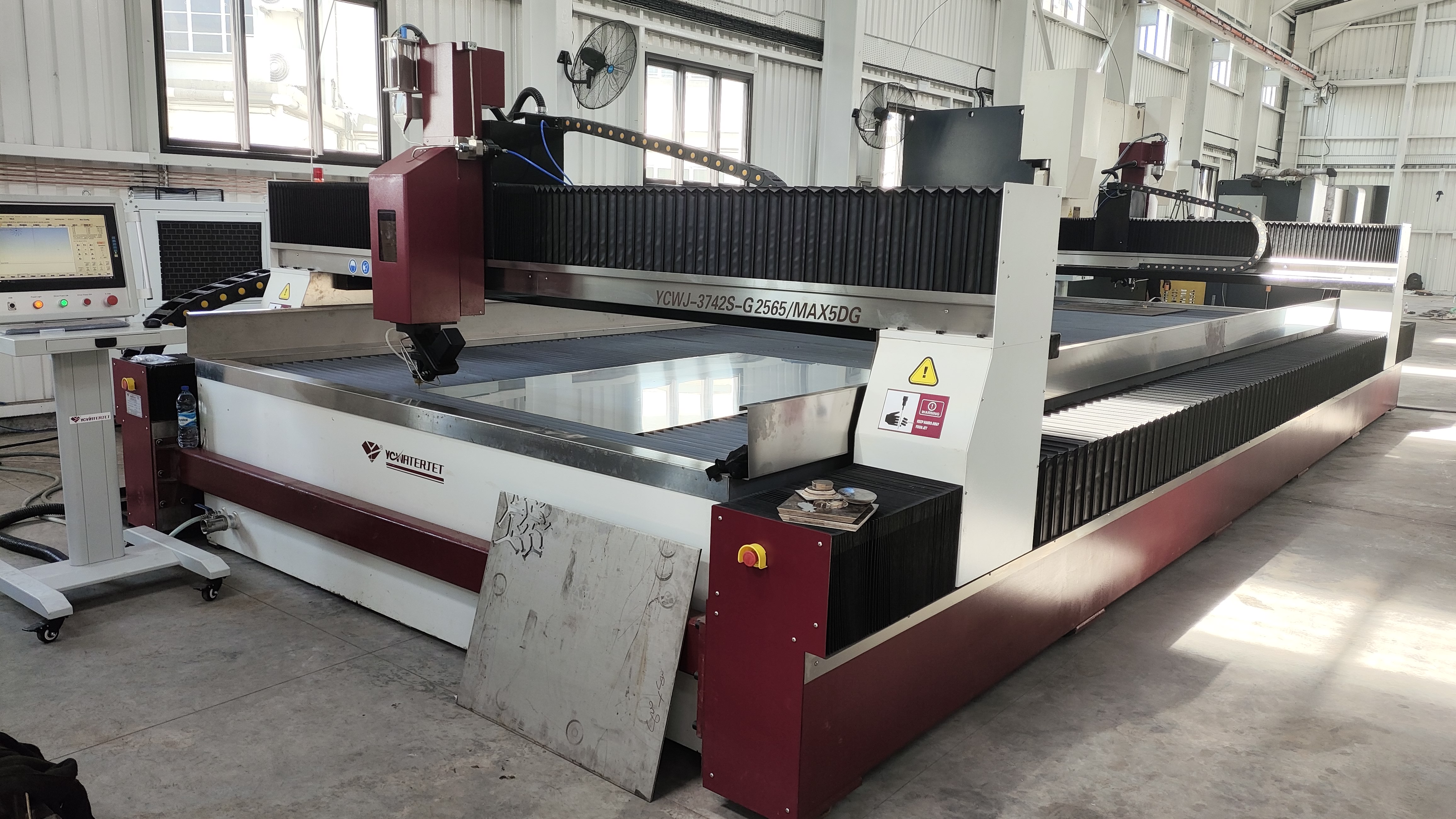

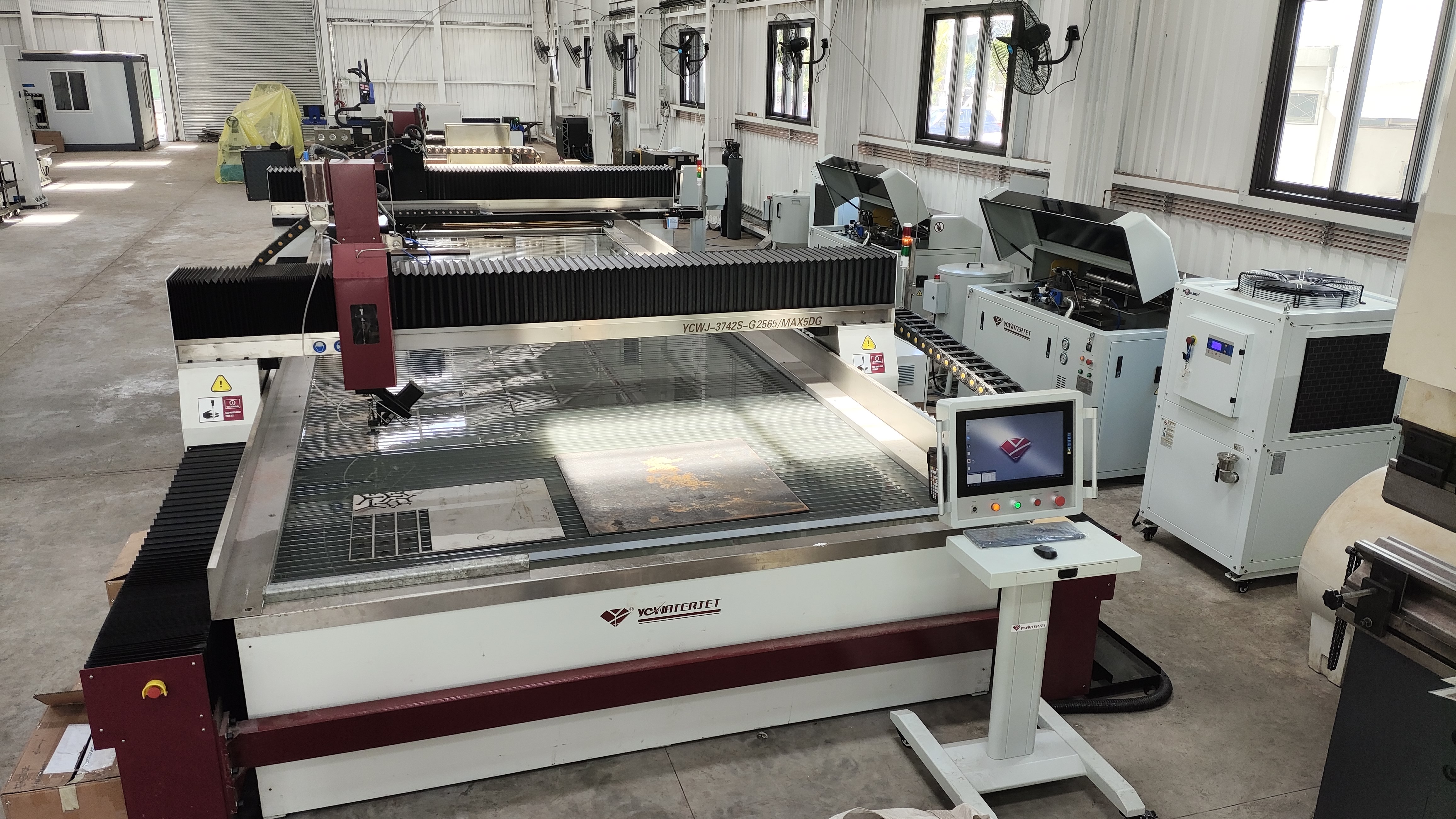

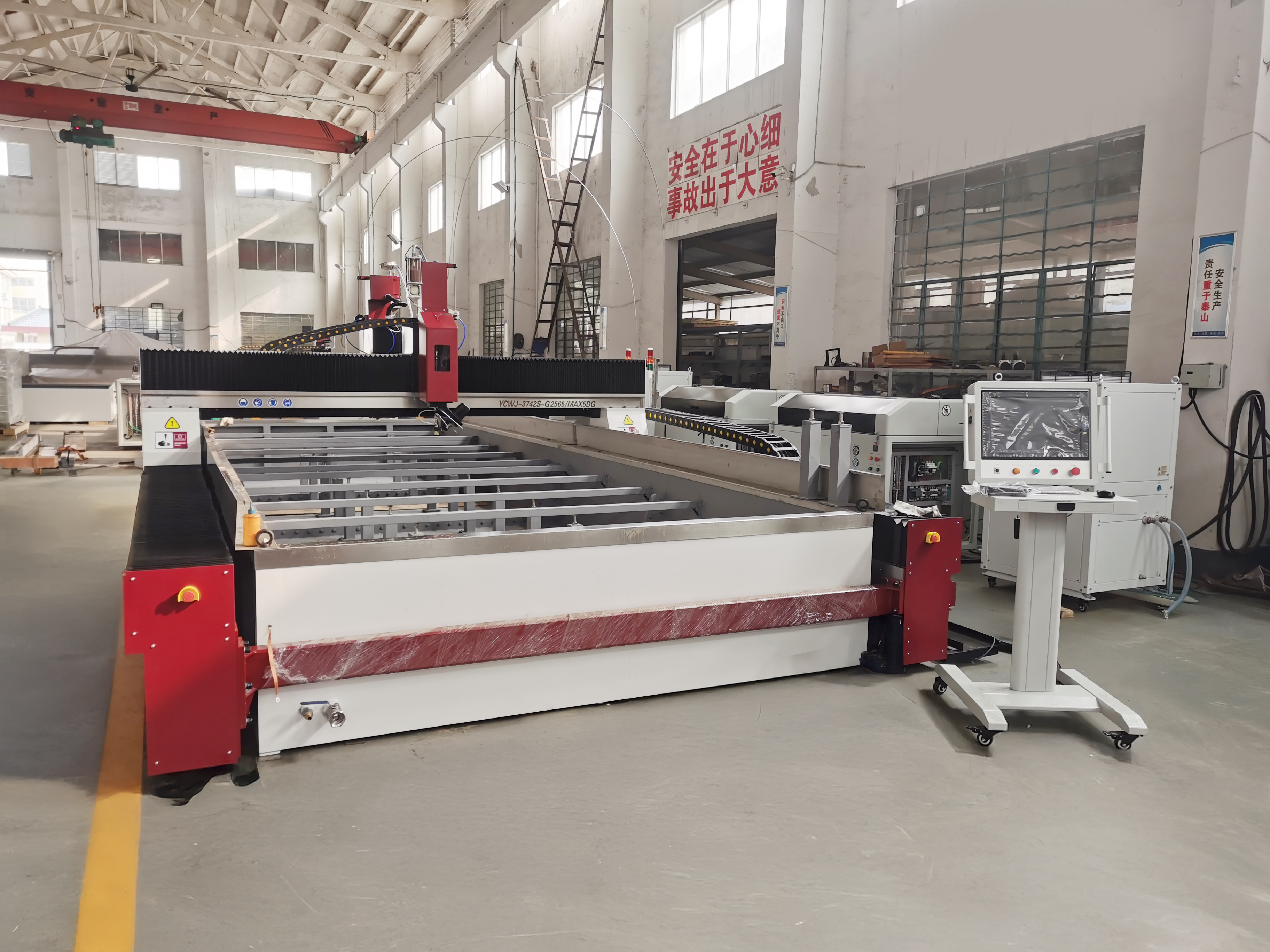

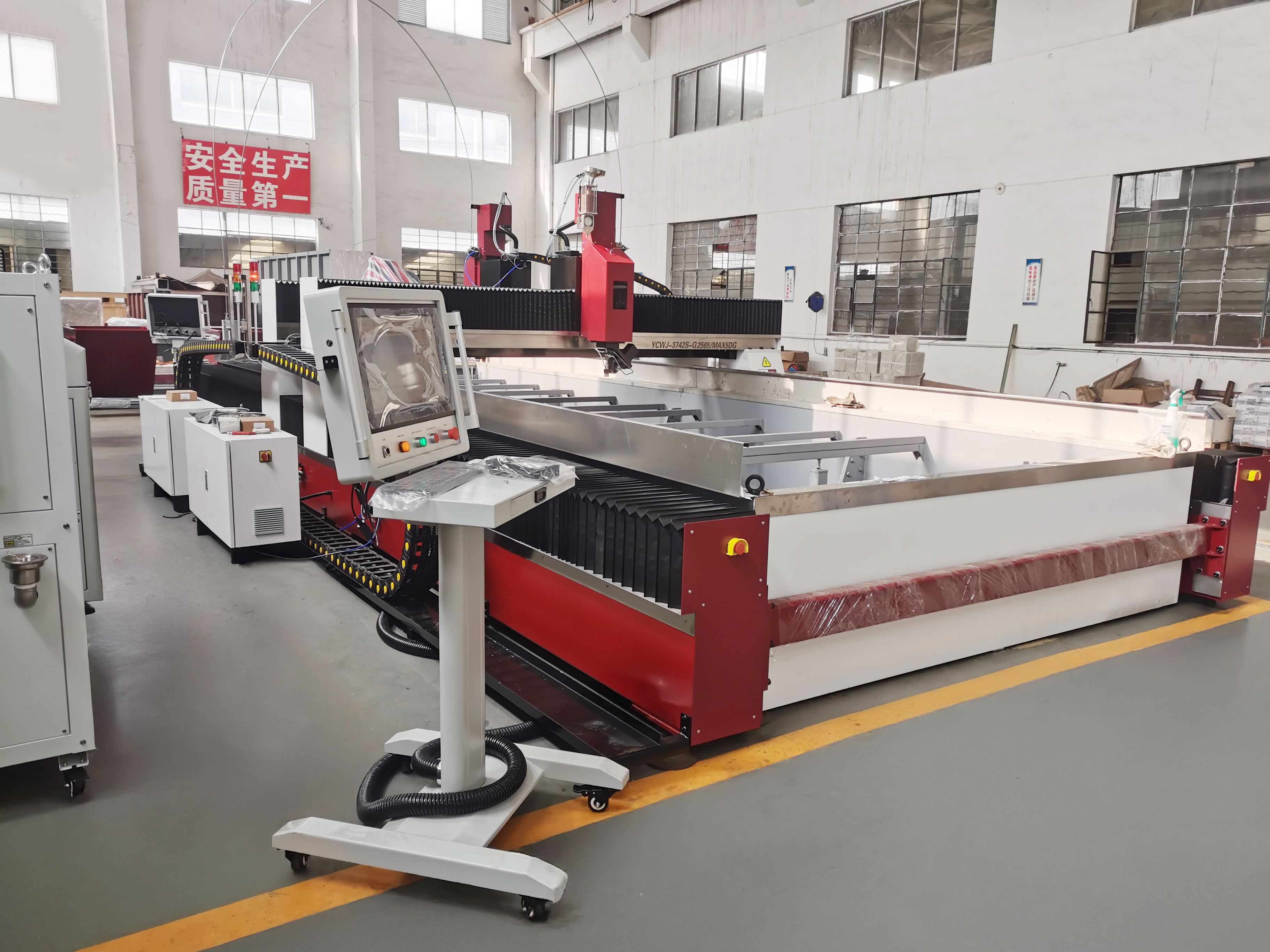

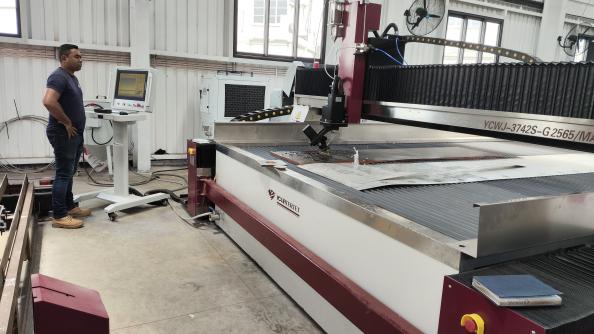

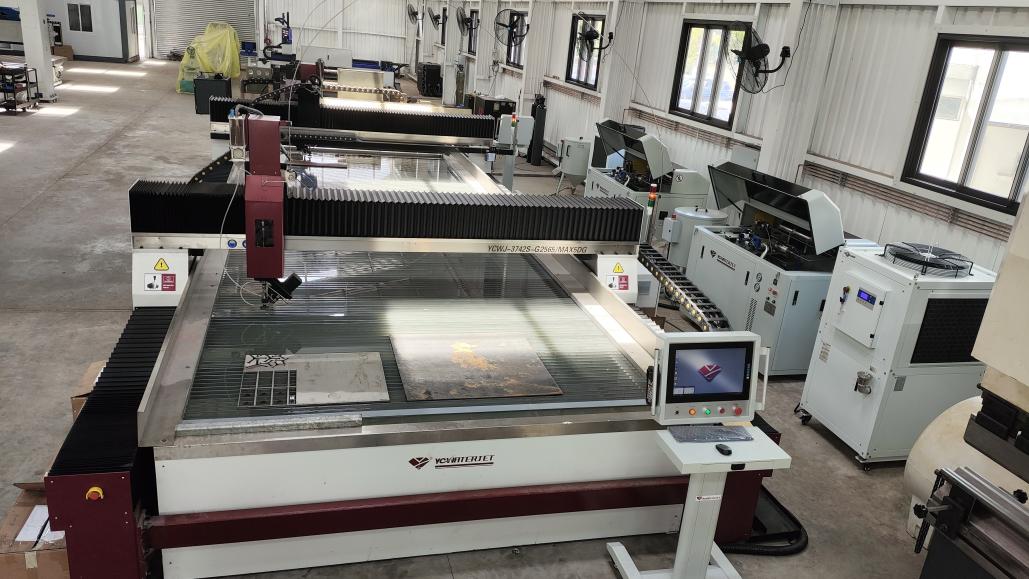

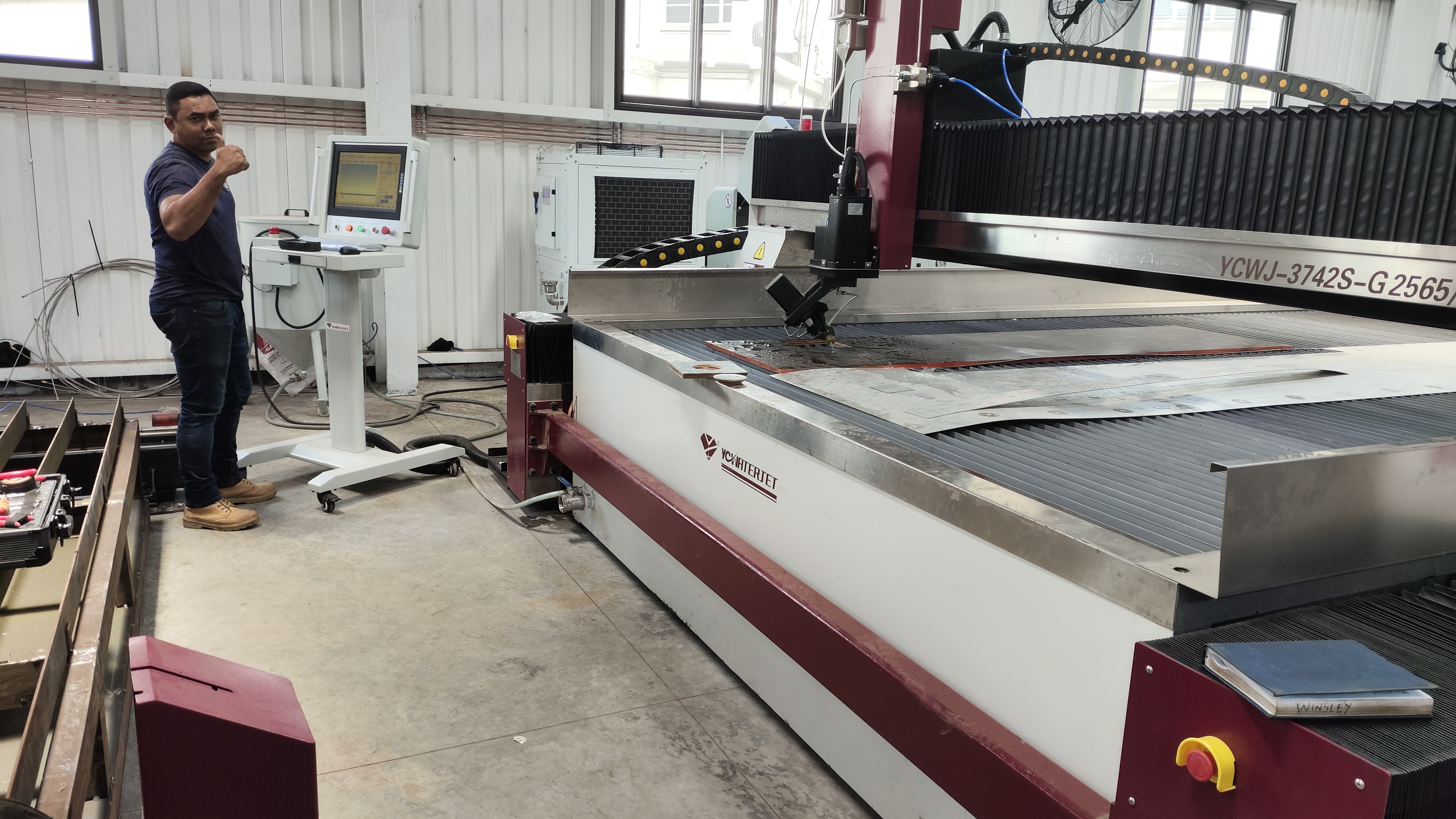

YCWJ HP Pump 3742S G-Serie 2,5 m * 6,5 m MAX5-Achsen-Doppelportal-Wasserstrahlschneidemaschine
Hauptmerkmale und Vorteile

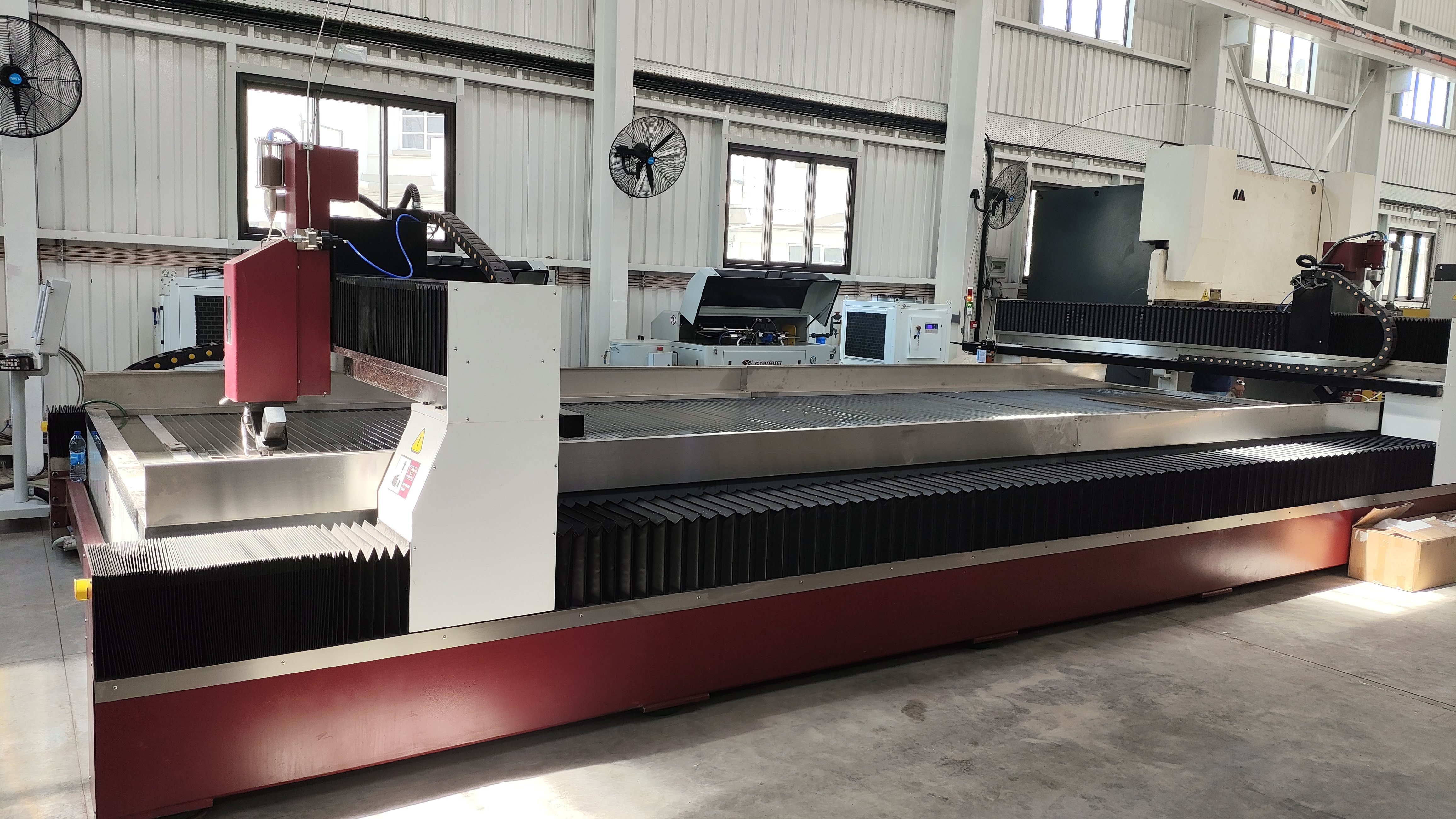

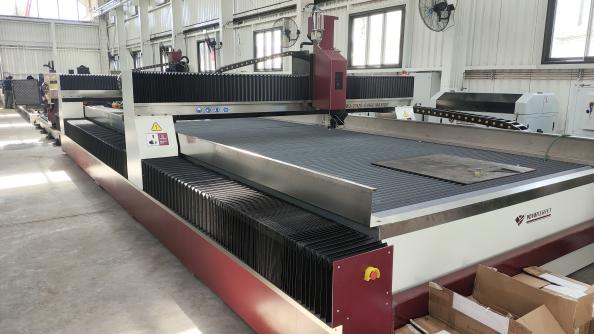

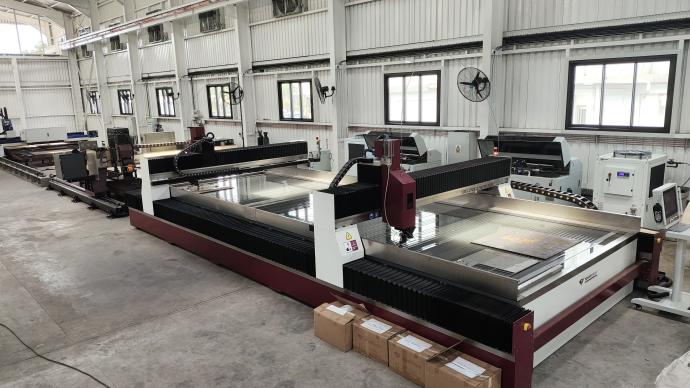

• Dual-Portal-Struktur
Der robuste Doppelportalrahmen sorgt für außergewöhnliche Stabilität und Steifigkeit bei Hochgeschwindigkeitsbetrieb, minimiert Vibrationen und sorgt für eine Schnittgenauigkeit von ±0,1 mm.
Kann übergroße Werkstücke mit einer maximalen Breite von 2,5 Metern und einer Länge von bis zu 6,5 Metern verarbeiten und ist somit ideal für großformatige Materialien.
Der einstellbare Kopfabstand (50–1000 mm) ermöglicht eine flexible Chargenverarbeitung und reduziert die Zykluszeiten um etwa 40 % im Vergleich zu Einkopfsystemen.
• Hocheffizientes Pumpensystem

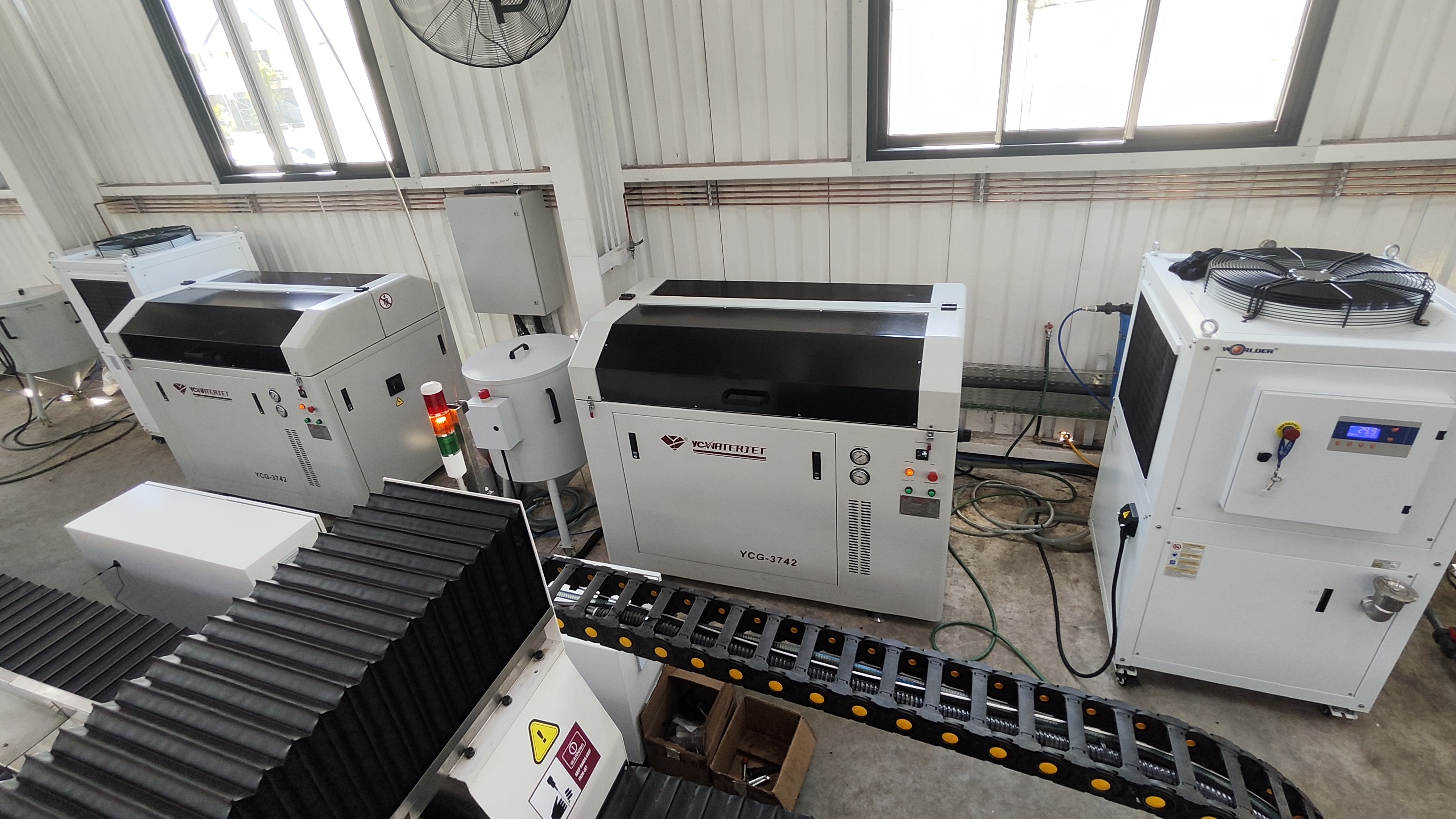

Angetrieben von der Ultrahochdruckpumpe YCG-3742S (420 MPa / 6000 psi, 3,7 l/min Durchflussrate), die über einen vollständig importierten Verstärker der amerikanischen Marke Accustream verfügt, kann das System Materialien mit einer Dicke von bis zu 200 mm und minimaler Konizität schneiden.
• MAX5-Achsen-Wasserstrahlschneiden
Der Max5-Achsen-Wasserstrahlschneidkopf passt Winkel bis zu ±45° dynamisch an und gewährleistet so die Rechtwinkligkeit der Kanten auf konturierten Oberflächen für komplexe Anwendungen in Stein, Verbundwerkstoffen und Metallen.
• Intelligentes Steuerungsökosystem
Integriert in eine spezielle Hochleistungs-Wasserstrahlschneidesoftware, die Echtzeit-Bewegungssteuerung, Kollisionserkennung und KI-gestützte vorausschauende Wartungswarnungen bietet, um Ausfallzeiten effektiv zu minimieren.

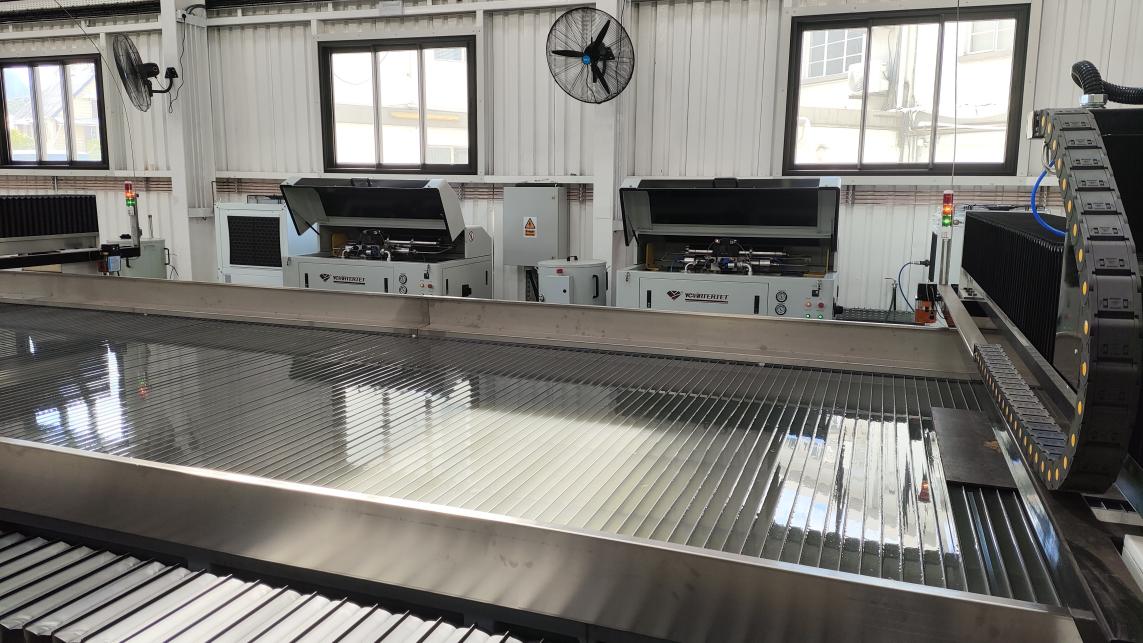

Wasserstrahlschneidetisch
1.(1)Effektiver Schnittbereich: 2500*6500mm
(2)Laufgeschwindigkeit
X-Achse: 0-8000 mm/min
Y-Achse: 0-8000 mm/min
2.Lineare Führungsschiene: HIWIN
Kugelumlaufspindel: SHAC
3.Servosystem: Yaskawa (EtherCAT)
4.CNC-Controller: WEIHONG
Wasserstrahlsoftware: NCstudio
5. Elektrische Teile: Schneider
6. Zugehörige Kabel, Luftkreisläufe und anderes Zubehör

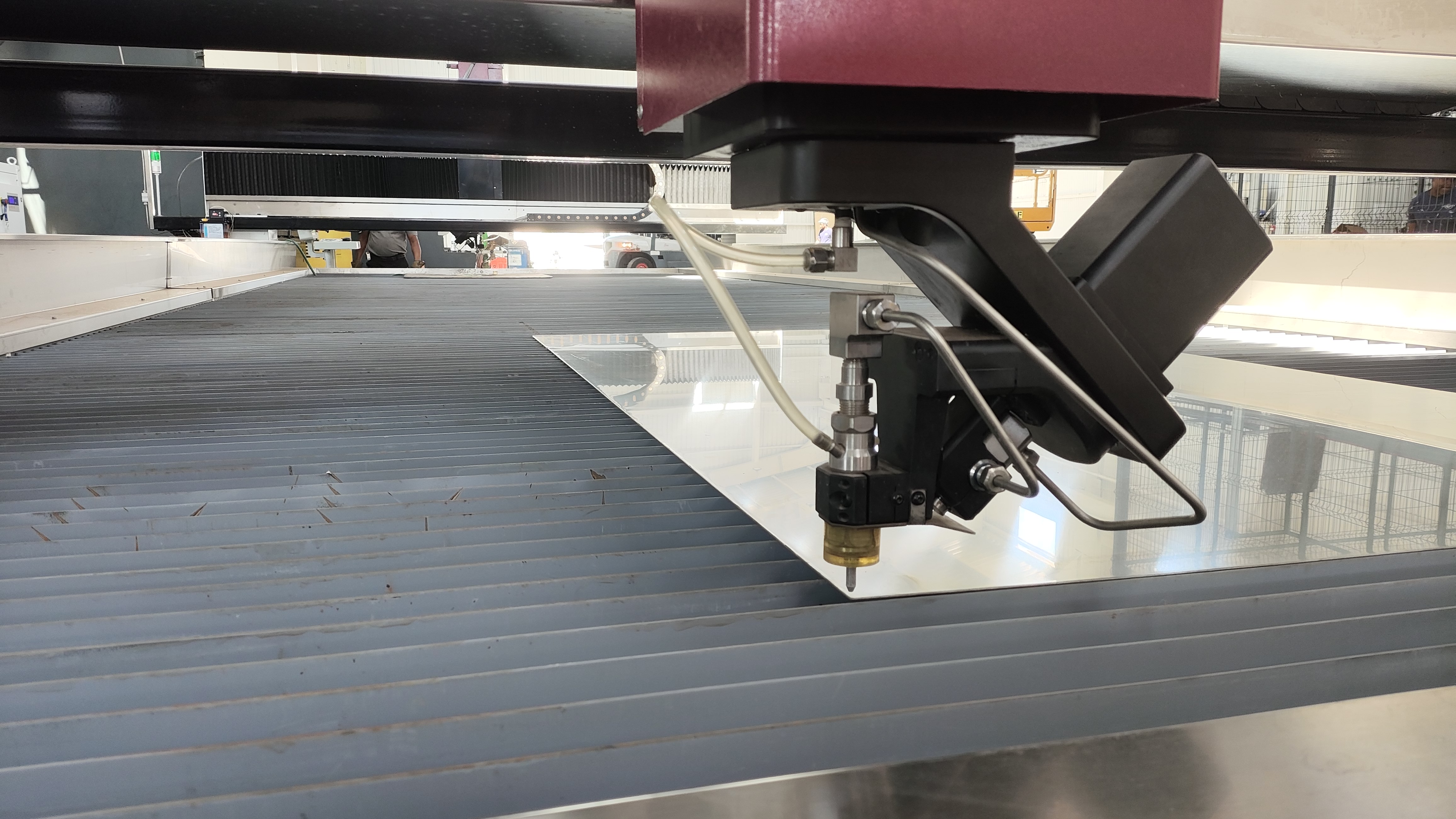

Wasserstrahlschneidkopf
Schrägachse (a): ± 45 °
Drehachse (c): ± 540 °
Kontrollgenauigkeit: ± 0,01 mm
Winkelgenauigkeit: 0,01 °
Der Wasserjet-Schneidkopf von max 5 Achse basiert auf der Standard-Dreiachse (x-Achse y-Achse-Z-Achse) und fügt die A-Achse (Rotation um x-Achse) und die C-Achse (Rotation um Z-Achse) hinzu, wodurch ein großer Winterwinkel erzielt werden kann. Maximal-Achum-Humme kann mit einem maximalen ECS-Kontrollsystem produzieren. Winkel von bis zu ± 540 °. Daher kann er den Effekt des 3D -Wasserstrahls -Schneidens erzielen.

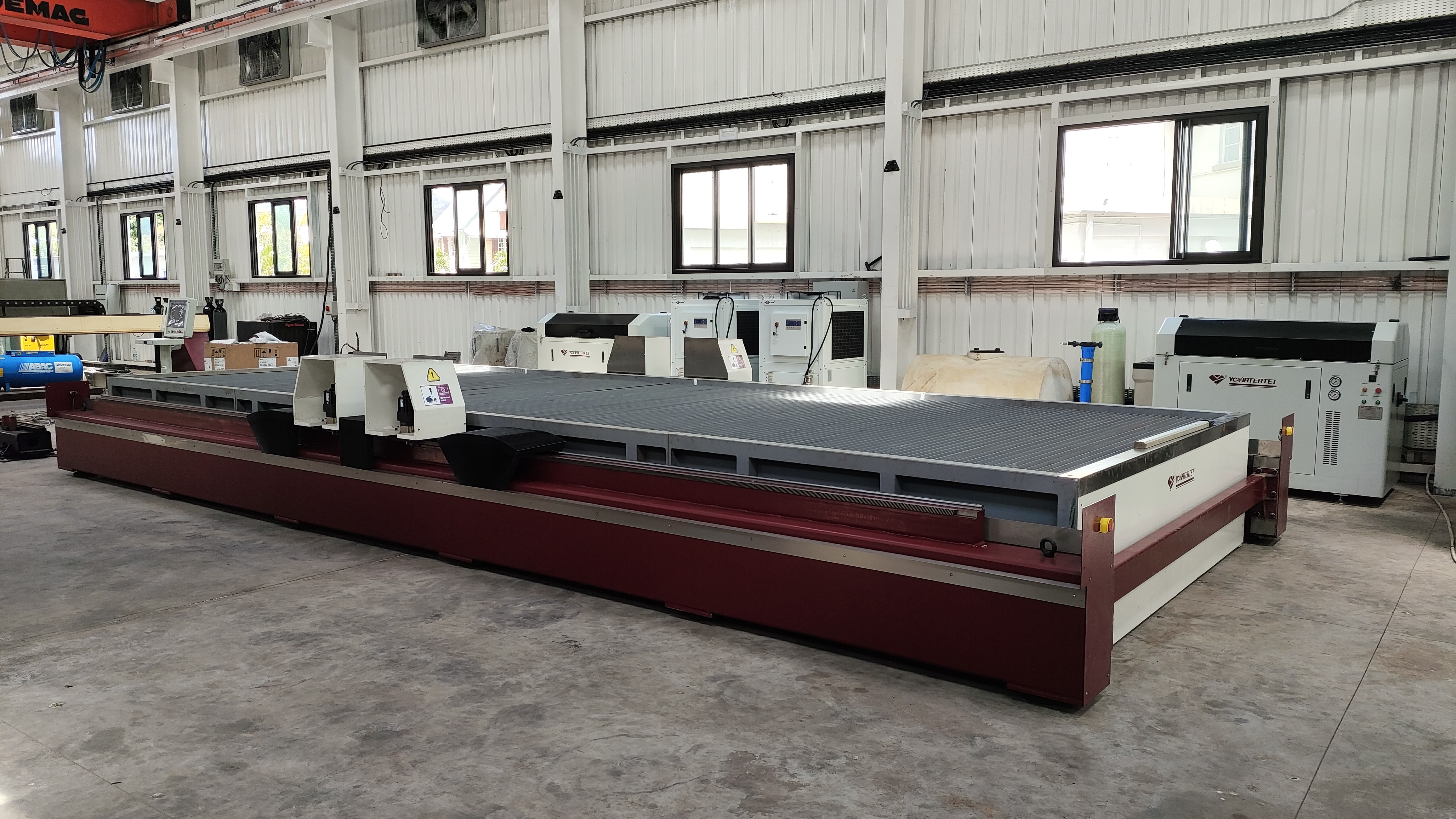

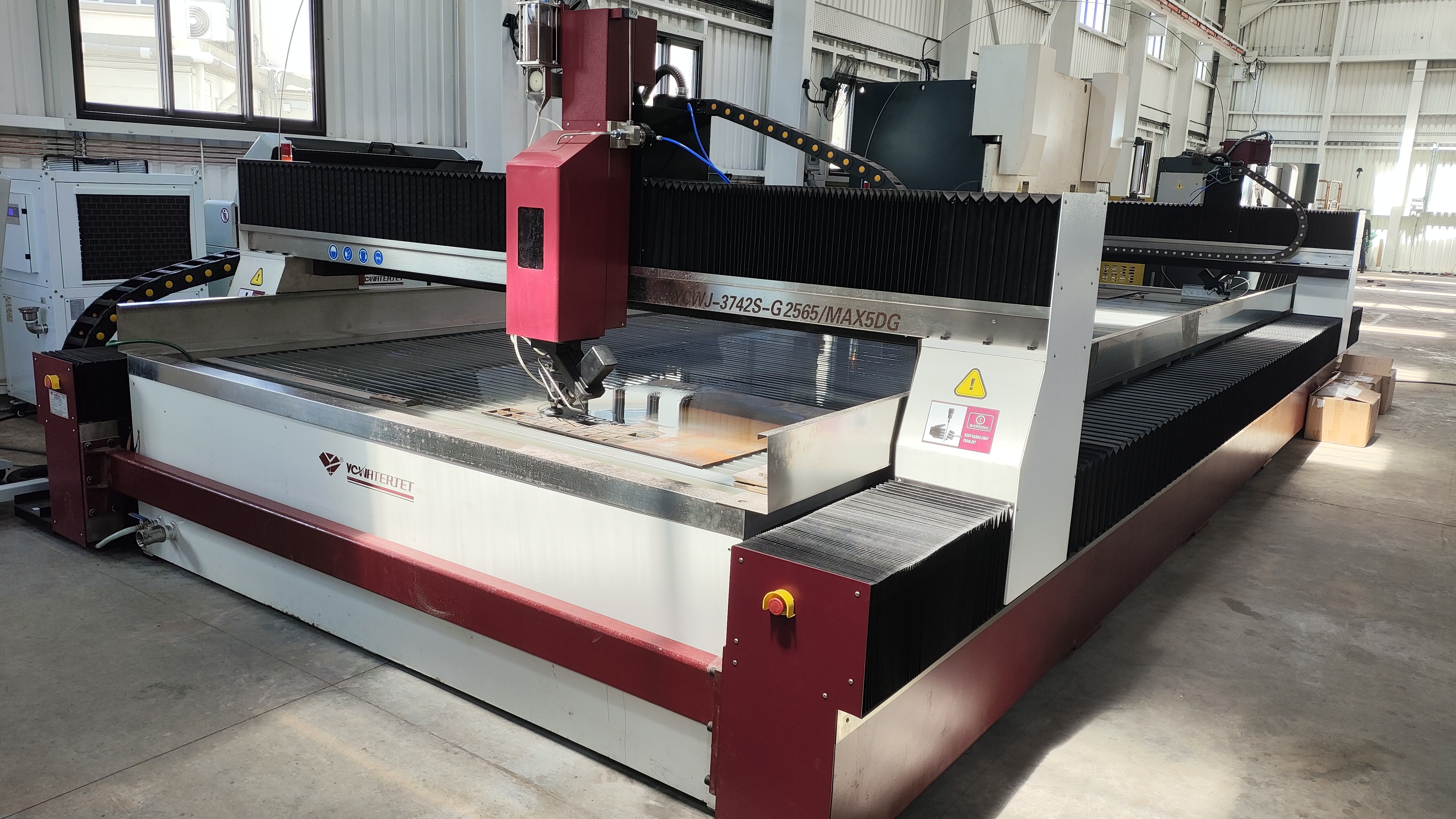

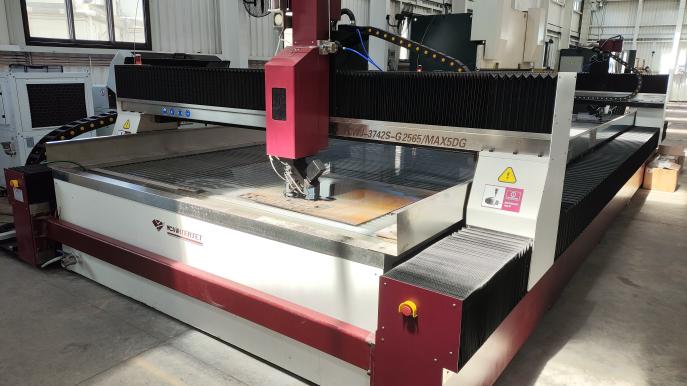

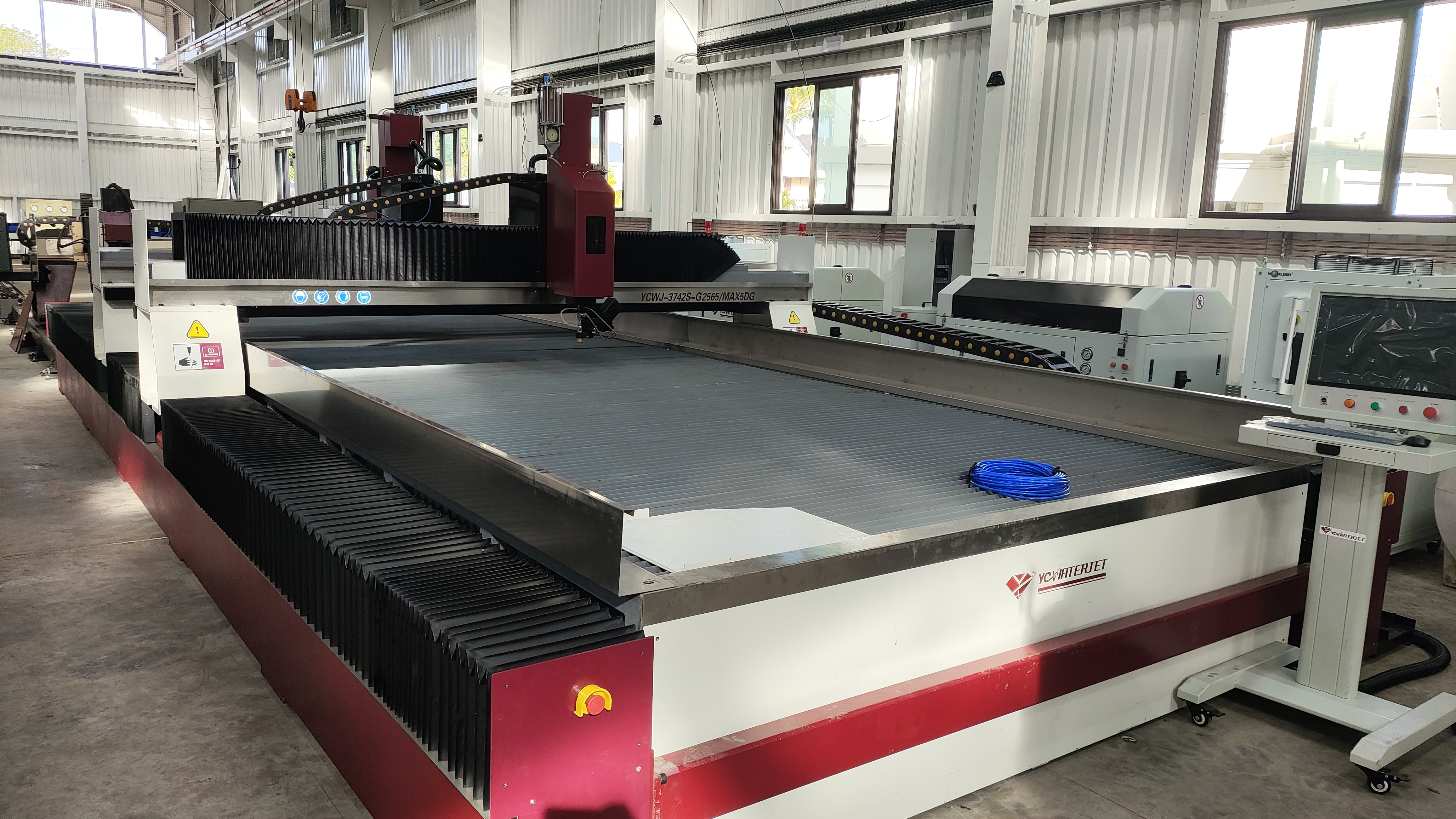

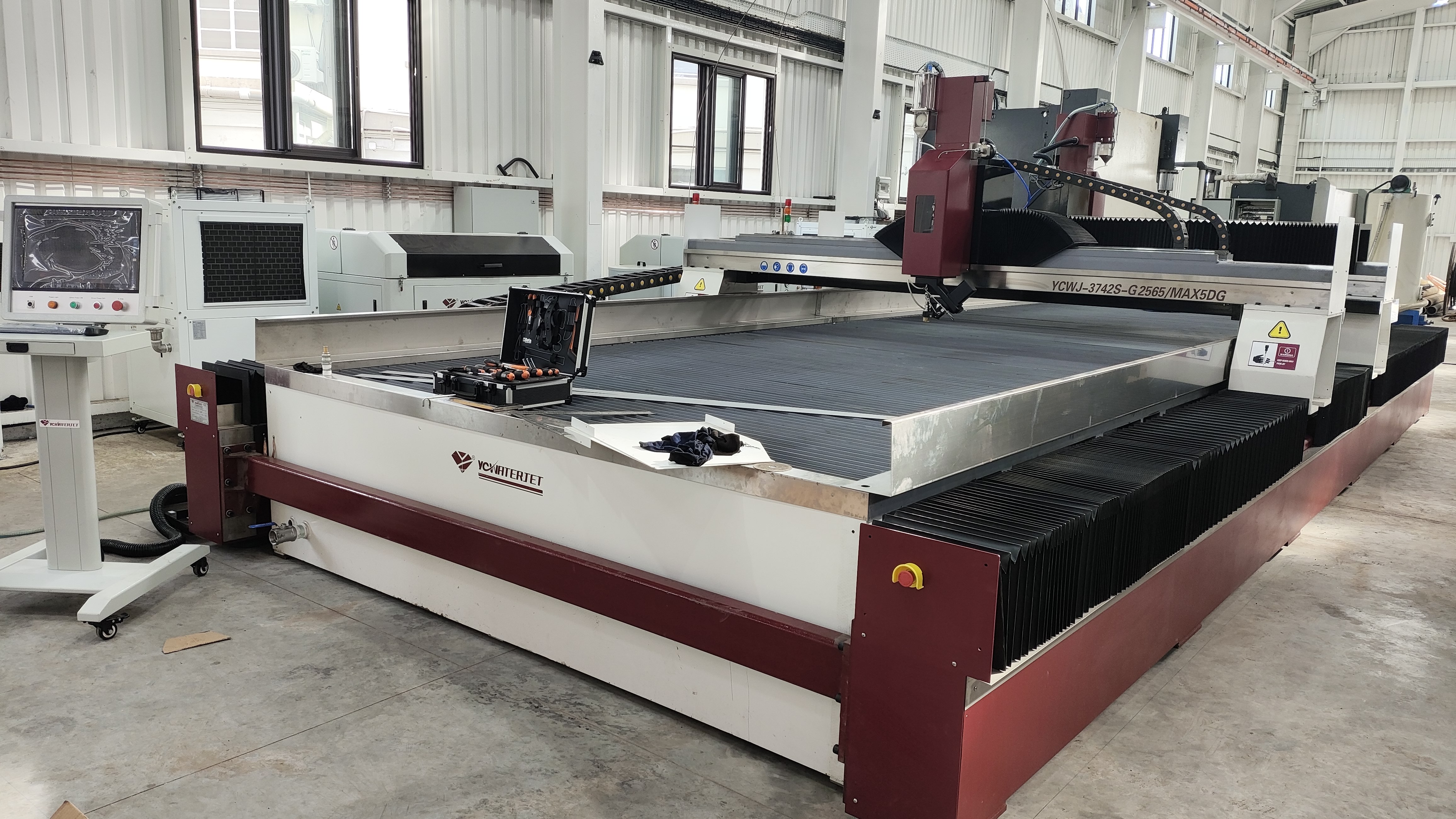

YCWJ-3742S-G2565/MAX5DG | |||
Parameter | Einheit | G2565 | |
Effizienter Schneidbereich | mm | 2500×6500 | |
Achsenfahrt | X | mm | 2500 |
Y | mm | 6500 | |
Z | mm | 150-180 | |
Schnittgenauigkeit | mm | ± 0,1 ( Oberseite ) | |
Wiederholbare Positionierungsgenauigkeit | mm | ±0,025 | |
X,Y - Trockenlaufgeschwindigkeit | m/min | 0-15 | |
Übertragungsmodell | m/min | Linearführungsschiene mit & Kugelumlaufspindel | |

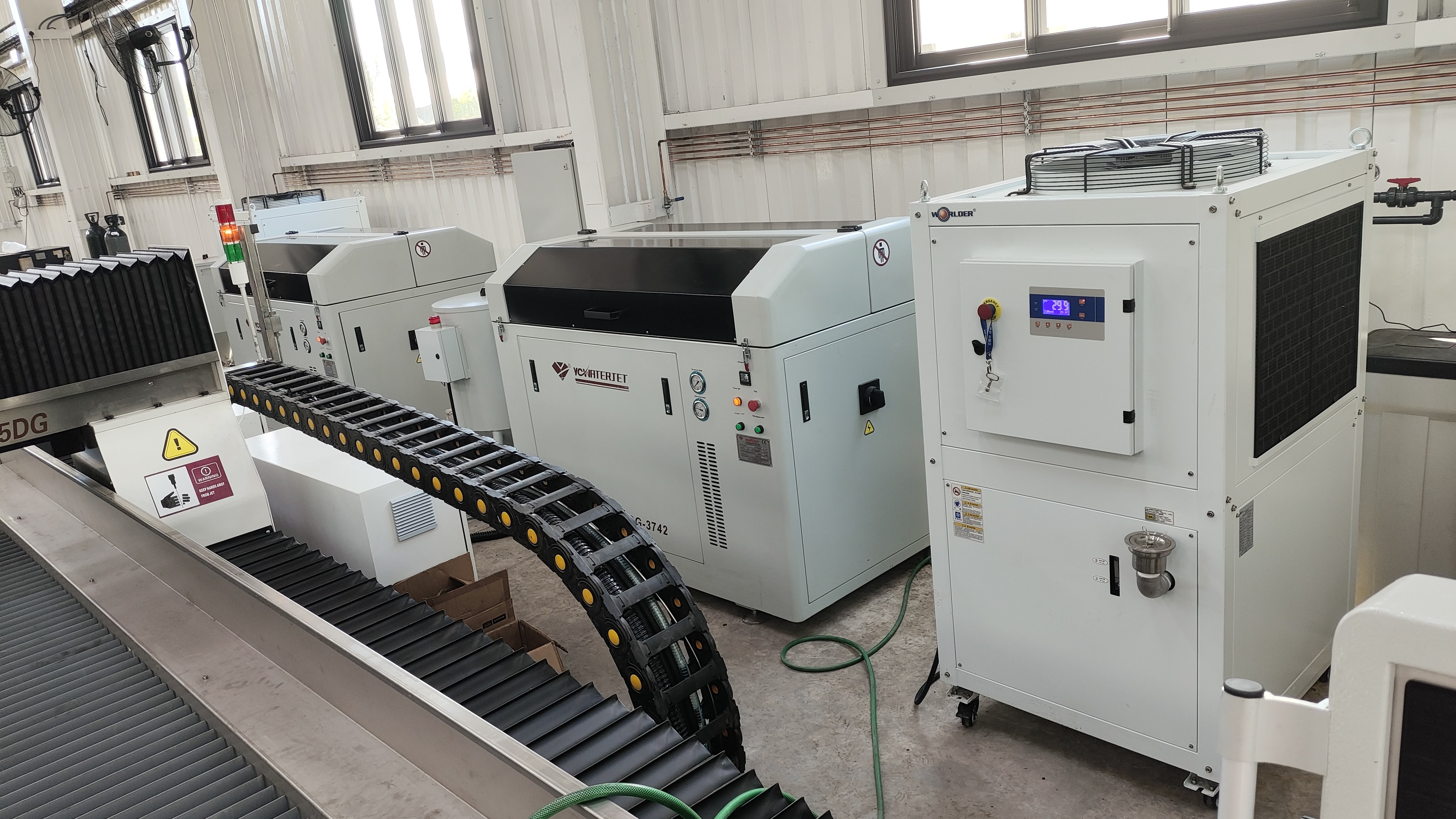

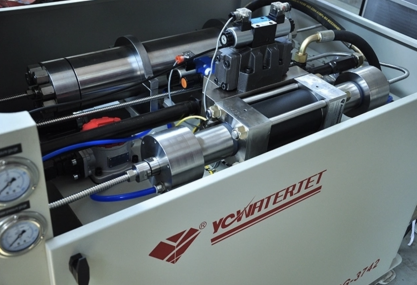

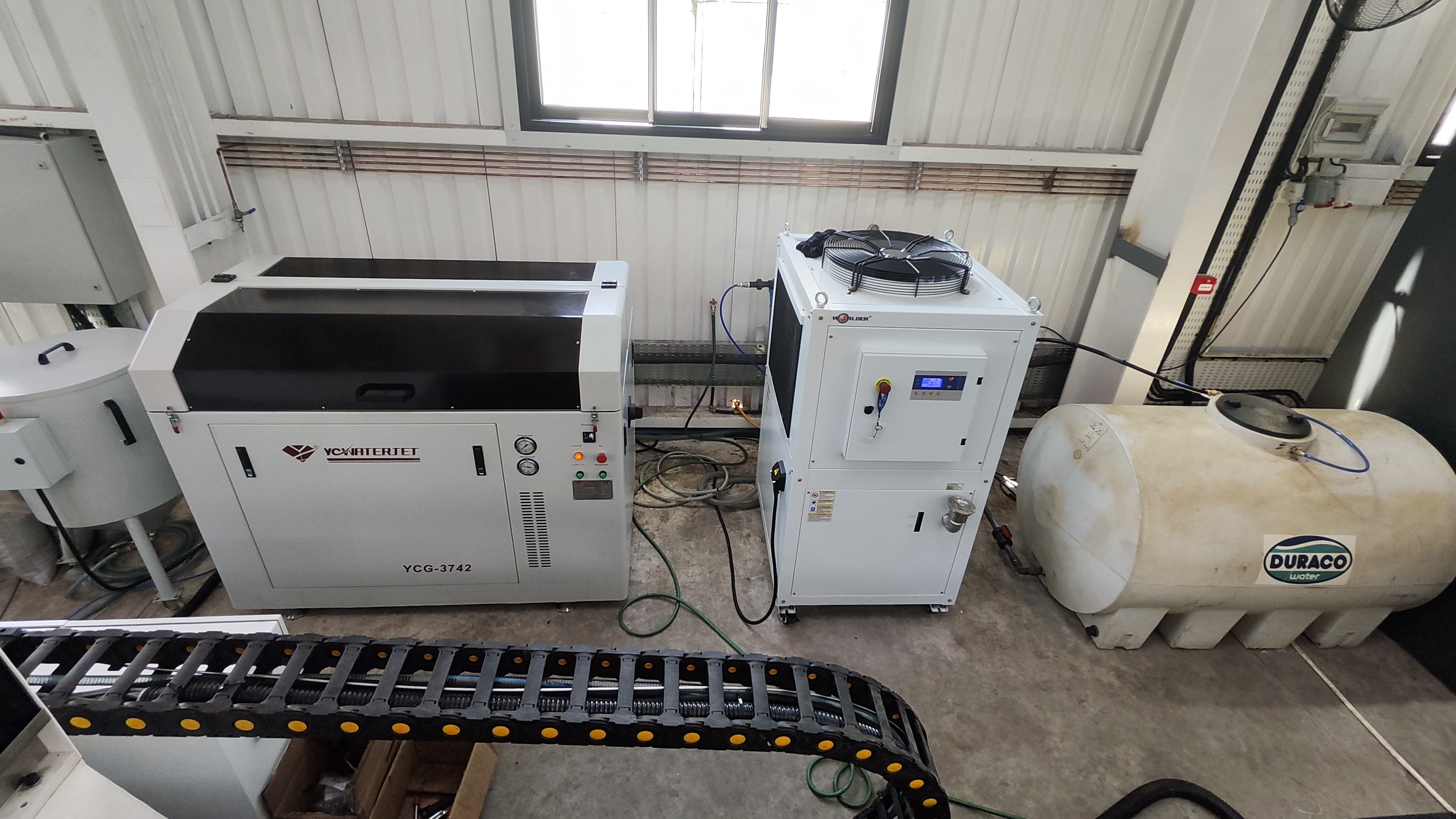

- Verstärkerbaugruppe: Hauptkomponenten von Accustream
- Einreihiges Wasserfiltersystem
- Manuelle Druckregulierungsfunktion
- Maximaler Druck: 4137 bar (60000 psi)
- Arbeitsdruck: 340 MPa
- Sterndreieck-Start
- Hauptmotor: 37 kW/50 PS
- Maximaler Wasserdurchfluss: 3,7 l/min
- Hauptelektrikkomponenten: Schneider
- SPS: Siemens
- Automatischer Stopp und Schutz bei zusätzlichem Druck
- Zulauf-Wassererhöhungspumpe
- Öltemperatursensor
- Wasserdrucksensor am Einlass
- Dreilagiger Schutz (HD-Überdruck/überhöhte Öltemperatur/niedriger Wassereinlassdruck)
- Elektrische Komponenten: Schneider
- SPS: Siemens
- Öldruck- und Zulaufwasserdruckmanometer: WIKA
- Hydraulikventile und Ölpumpe: HYTEK

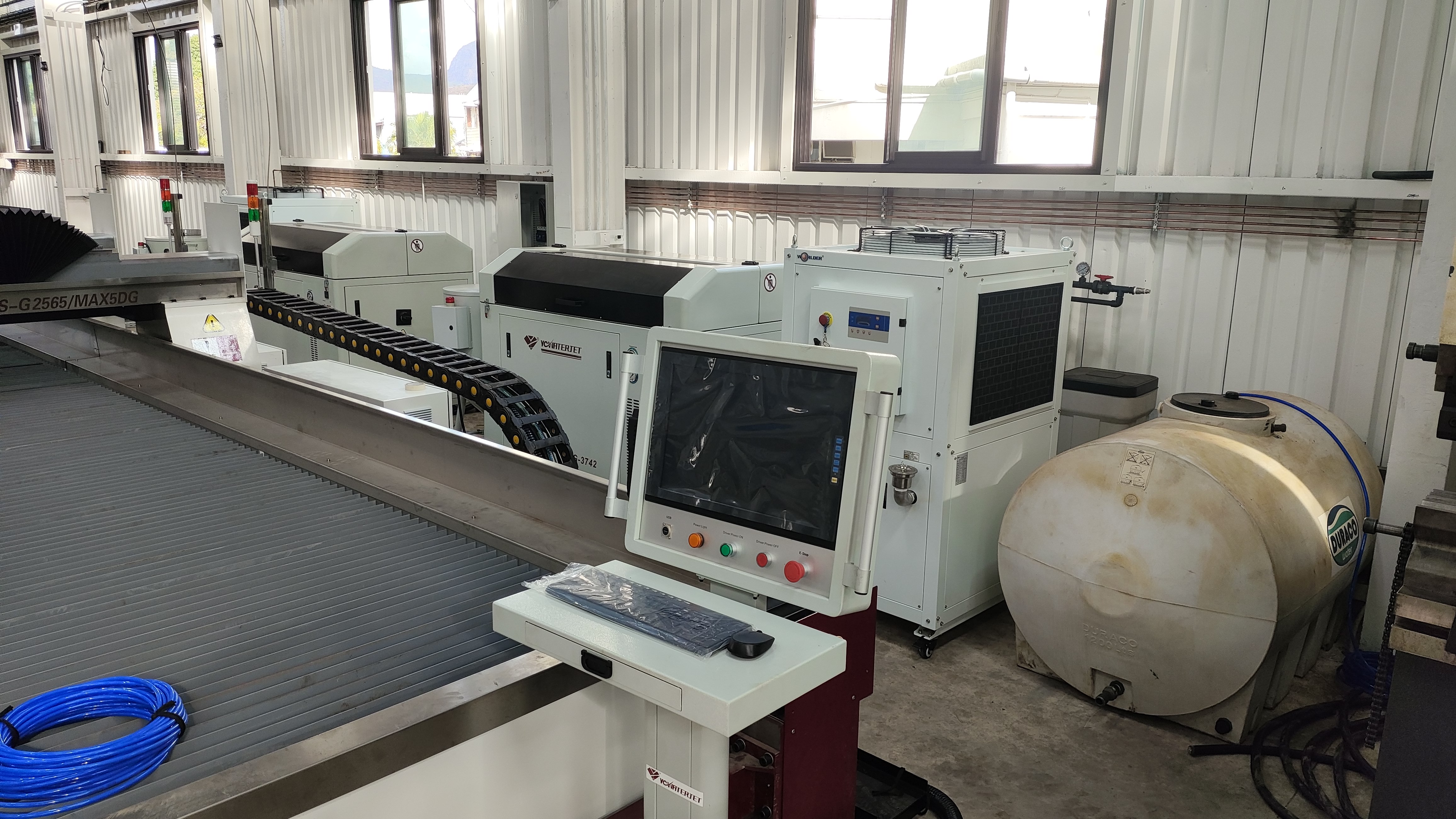

Das Wasserstrahlschneid-Betriebssystem WEIHONG-V9:
Kann G-Code, PLT-Codeformat, ENG-Codeformat, DXF-Dateiformat, das von verschiedenen CAD/CAM-Software wie UG, MASTERCAM, AUTOCAD usw. generiert wurde, direkt unterstützen. Fortsetzung von Haltepunkten, Programmüberspringende Ausführung Kleine Blende, automatische Verzögerung, Pause und andere Funktionen für kleine Bögen, scharfe Ecken und Ecken. Echtzeitsimulation und Simulation von Grafiken. Prognostizieren Sie die Verarbeitungszeit, die Verarbeitungsbahn vor dem Laden und die dynamische Anzeigeverfolgung.

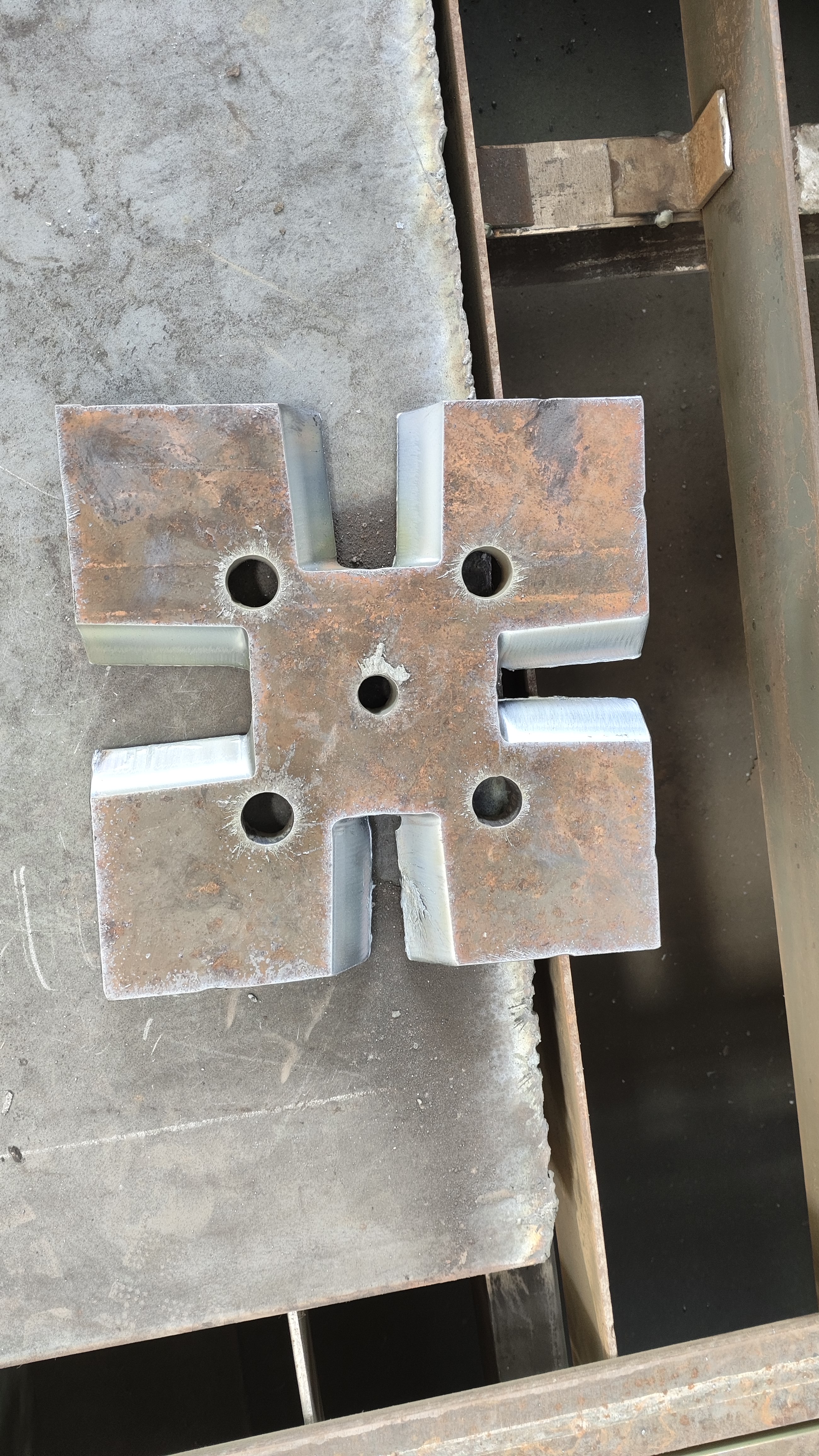

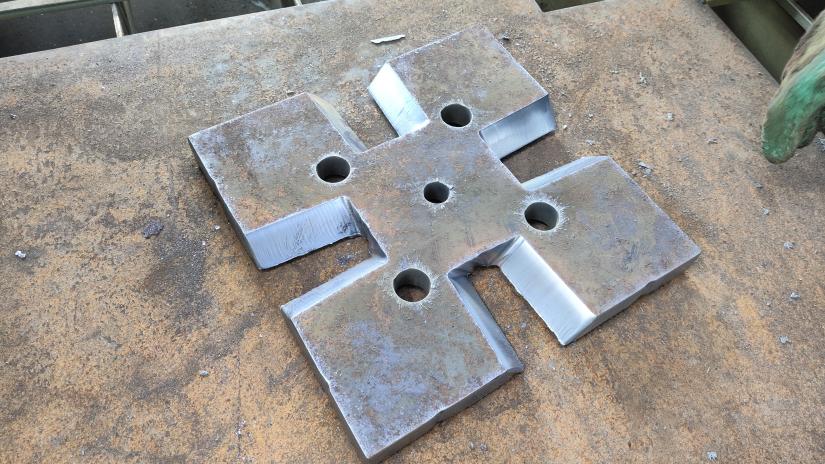

Schnittprobe
Bilder | Spezifikationen |

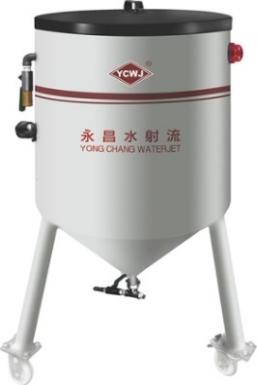

| SCHLEIFMITTELZUFUHRSYSTEM Schleifmittelbehälter: Dynamische Sandzuführung Der dynamische Typ hat Vorrang vor dem traditionellen Typ. Der manuelle Typ erleichtert die Bedienung. Mit Hilfe von CNC können wir das Schleifmittel automatisch steuern Schleifmitteltank: Es kann den Sandverbrauch jedes Mal nach dem Auffüllen decken. Fassungsvermögen: 170 l |

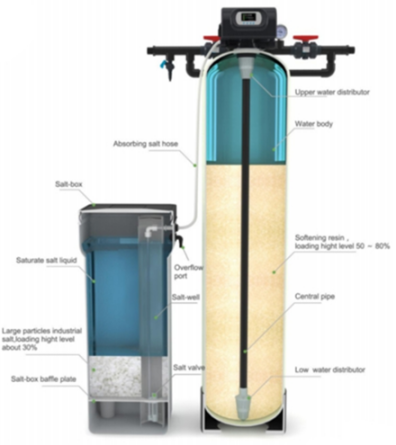

| Wasserenthärtungssystem WT-2 Hier gibt es viele Arten von Verbindungen im fließenden Wasser. (Kalziumkarbonat, Kohlensäure) Während die Maschine arbeitet, wird durch die Erhöhung der Temperatur eine chemische oder physikalische Reaktionssubstanz erzeugt, die wir als Verkalkung bezeichnen, was die Lebensdauer des Hochdrucksystems verkürzt und die Kosten erhöht. Nach langjähriger Erfahrung kann das System das Problem lösen. |

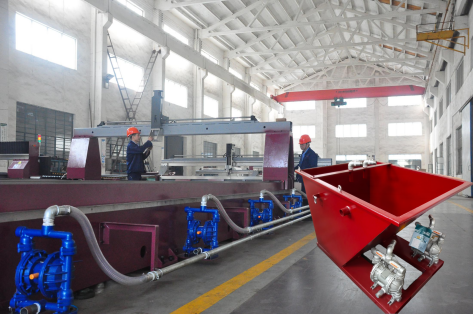

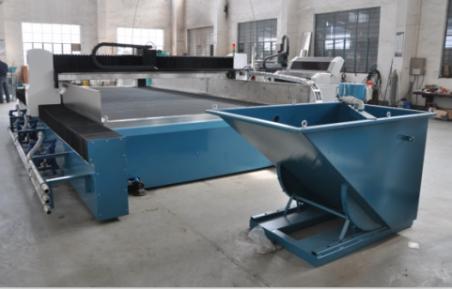

| SCHLAMM-ENTFERNUNGSSYSTEM SR-2 Parameter der Saugpumpe: (China) Die einzelnen Pumpenparameter Durchfluss: 10 m³/h Schussreichweite: 50 m Ausgangsdruck: 6 kgf/cm² Absorptionsbereich: 7 M Maximales Versprechen durch massives Teil: 4,5 mm Pumpeneinlass- und -auslassdurchmesser: 40 mm Leistung: Druckluft Der maximale Einlassdruck: 7 kgf/cm² Der maximale Luftverbrauch beträgt 0,6 mm³/min Trachealdurchmesser: 10 mm Sammelbox: 1,6 m x 1,5 m x 1,2 m |

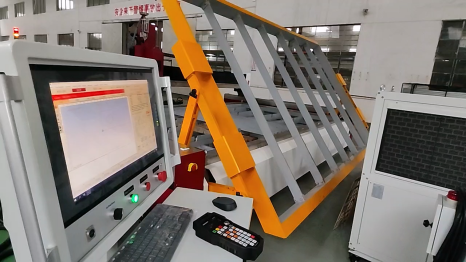

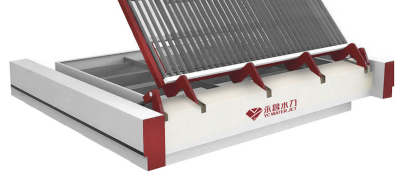

| HYDRAULISCHES LADESYSTEM HYL400 1. Max. Kippmoment-Belastbarkeit: 400 kg 2. Die große Schneidplattform lässt sich hydraulisch kippen, sodass dieser hydraulische Lader ein ganzes Blechstück laden oder entladen kann und gleichzeitig einen minimalen Materialverlust und ein hohes Maß an Effizienz bei laufender Blechladeeinheit gewährleistet. |
