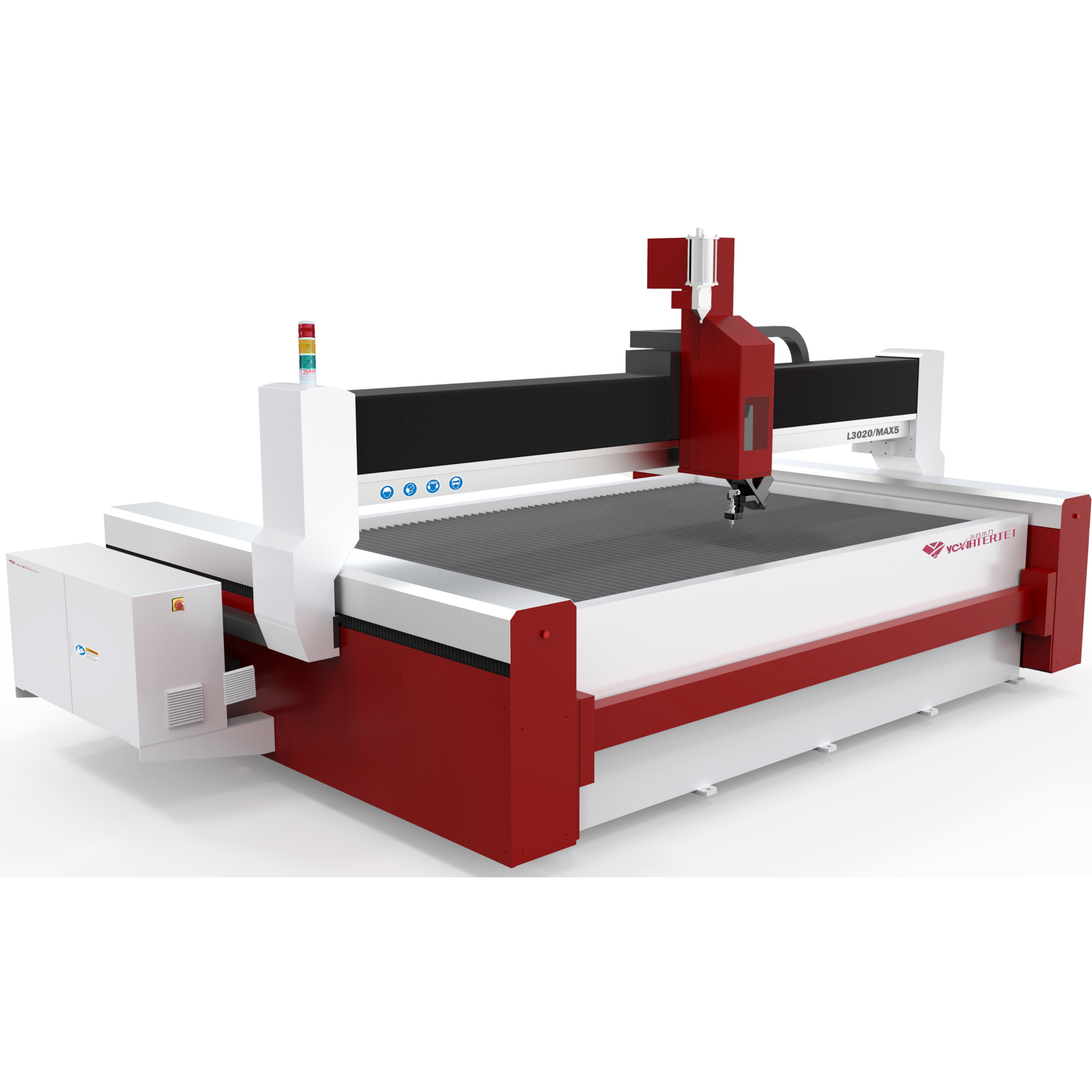

    Maximal 5 Achse Wasserstrahlschneidung - 3d Wasserstrahlschneidung
    Die 5 -Achsen -3D -Wasserstrahl -Schneidmaschine, die von einem effizienten elektrischen Wasserstrich angetrieben wird, schneidet mühelos Edelstahl, Marmor und Glas mit außergewöhnlicher Genauigkeit durch. Ideal für komplizierte Designs bietet zuverlässige Leistung, saubere Kanten und Energieeffizienz. Perfekt für vielfältige Branchen.
    Anfrage jetzt
    • YC
    • Produktbeschreibung
    • Details zum Schneiden von Kopf
    • Schneidproben von max. 5 -Achse
    • Hochdruckpumpe Wasserstrahl
    • Waret Jet Controller & Software
    Produktbeschreibung

    Produktspezifikationen:


    Parameterwert
    Maschinenart 5 Achse 3D -Schneidemaschine
    Wasserstrahltyp Das leistungsstärkste elektrische Wasserstrahl
    Schneidmaterial Edelstahl, Marmor, Glas
    Präzision schneiden Hohe Präzision, saubere Kanten
    Schnittfähigkeit Nahtloses Schneiden verschiedener Materialien
    Stromquelle Elektrisches Wasserstrahl
    Energieeffizienz Energieeffizienter Betrieb
    Anwendung Edelstahl-, Glas-, Marmor- und allgemeine Präzisionsschnitte
    Leistung Zuverlässig und konsistent
    Maschinenabmessungen Anpassbar (Bitte erkundigen Sie sich nach bestimmten Größen)
    Besondere Merkmale 5 Achse 3D -Schnitt, elektrisches Wasserstrahl, hohe Effizienz



    Produktanwendung:

    Wasserstrahl -Edelstahlschnitt: Ideal zum präzisen und effizienten Schneiden von Materialien aus Edelstahl.

    Glasschnitt: In der Lage, komplizierte Konstruktionen in Glas mit Präzision zu schneiden.

    Marmorschnitt: Griff komplexe Formen im Marmor mit Leichtigkeit und liefert saubere Schnitte.

    Allgemeines Präzisionsschnitt: Geeignet zum Schneiden einer Vielzahl von Materialien wie Edelstahl, Marmor und Glas und vielseitige Schneidlösungen.


    Produktfunktionen:

    5 Achse 3D-Schneidemaschine: Bietet präzise mehrdimensionale Schnitte für komplexe Formen und Konstruktionen.

    Starkes Wasserstrahl: Gewährleistet ein hohes Effizienz durch eine Vielzahl von Materialien, einschließlich Edelstahl, Marmor und Glas.

    Elektrische Wasserstrahlfunktionen: garantiert eine zuverlässige, konsistente Leistung und verbessert die Energieeffizienz.

    Präzision mit hoher Schneide: Liefert mit komplizierten Konstruktionen genaue Kanten und Schnitte mit Leichtigkeit.


    Produktvorteile:

    Außergewöhnliche Leistung und Effizienz: Das leistungsstarke Wasserjet ermöglicht ein nahtloses Schneiden, die Zeit und den Aufwand, während sie eine hohe Genauigkeit aufrechterhalten.

    Energieeffizienz: Das elektrische Wasserstrahl trägt zu einem geringeren Energieverbrauch bei und bietet gleichzeitig eine konsistente Schnittleistung.

    Vielseitig und zuverlässig: In der Lage, eine Vielzahl von Materialien zu durchschneiden und Flexibilität für verschiedene Anwendungen und Branchen zu bieten.

    Top-Qualität-Ergebnisse: Blätter saubere, präzise Kanten, insbesondere mit herausfordernden Materialien wie Edelstahl, Glas und Marmor, um überlegene fertige Produkte zu gewährleisten.

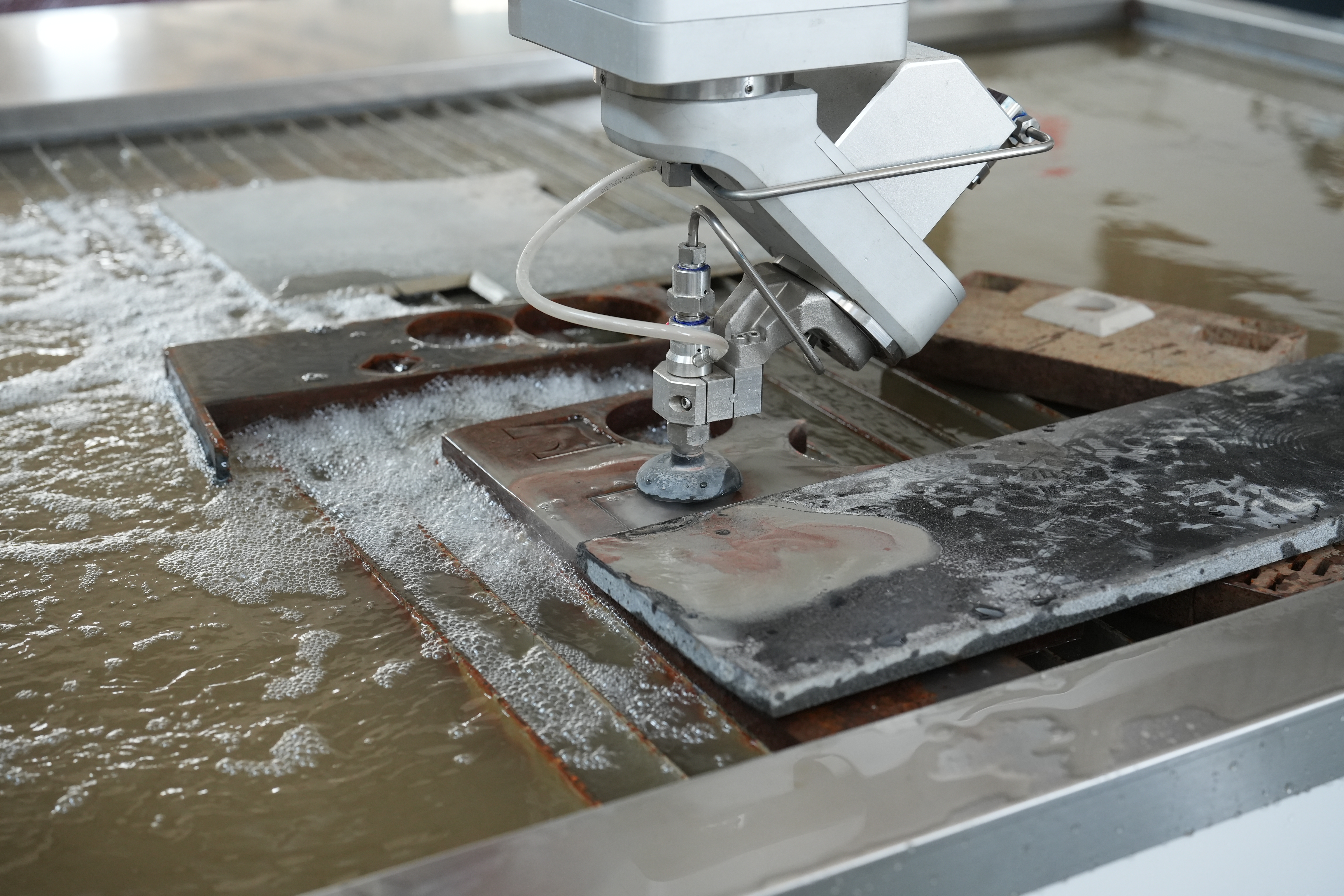

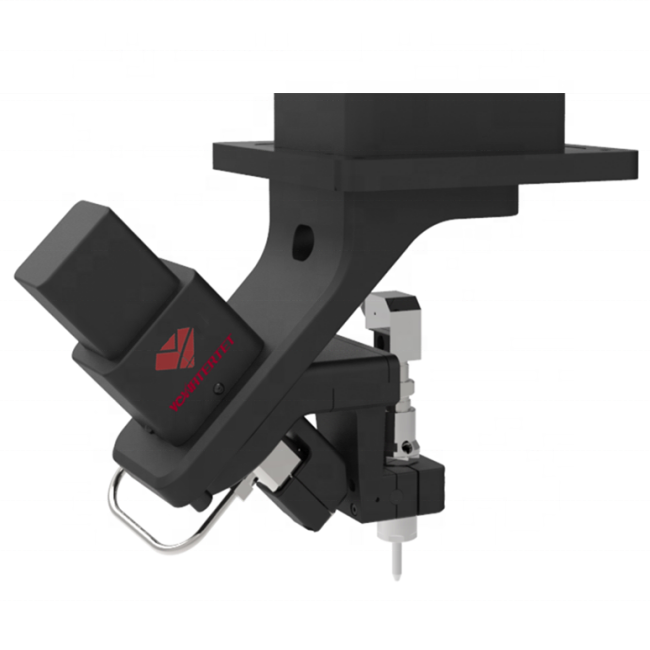

    Details zum Schneiden von Kopf

    3D Waterjet Schneidkopf technische Parameter

    • Schrägachse (a): ± 45 °

    • Drehachse (c): ± 540 °

    • Kontrollgenauigkeit: ± 0,01 mm

    • Winkelgenauigkeit: 0,01 °

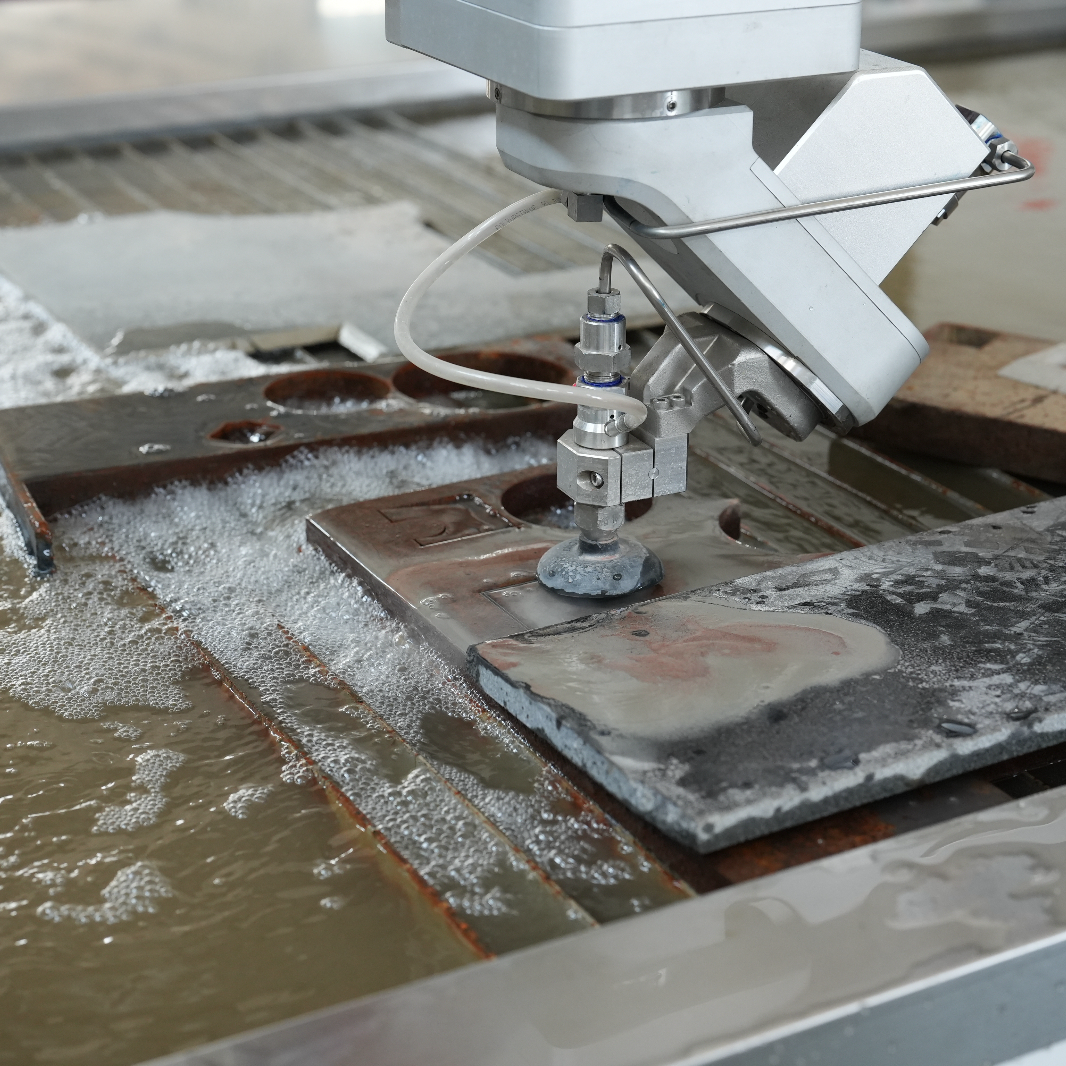

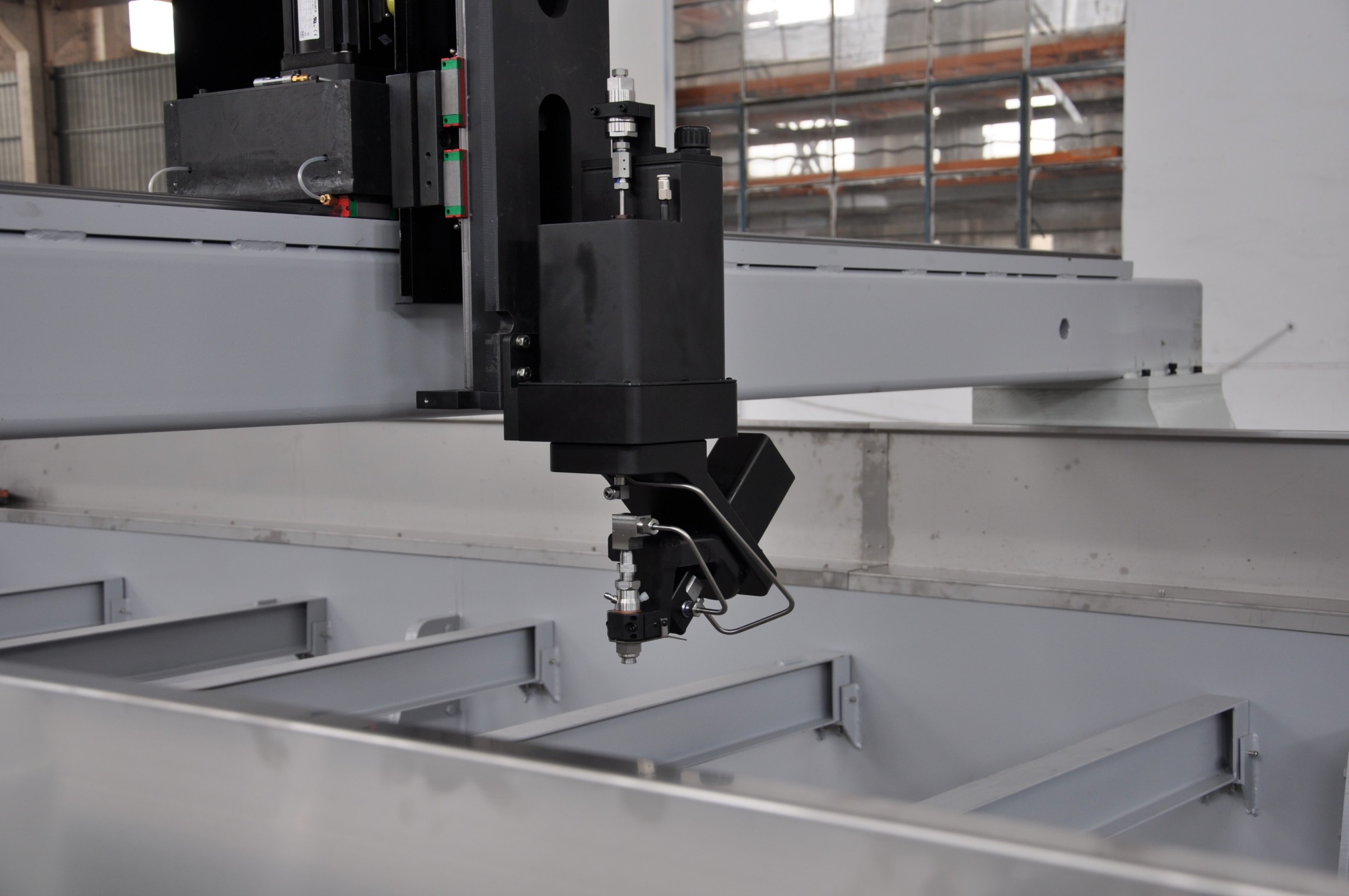

    Der Wasserjet-Schneidkopf von max 5 Achse basiert auf der Standard-Dreiachse (x-Achse y-Achse-Z-Achse) und fügt die A-Achse (Rotation um x-Achse) und die C-Achse (Rotation um Z-Achse) hinzu, wodurch ein großer Winterwinkel erzielt werden kann. Maximal-Achum-Humme kann mit einem maximalen ECS-Kontrollsystem produzieren. Winkel von bis zu ± 540 °. Daher kann er den Effekt des 3D -Wasserstrahls -Schneidens erzielen.

    Photobank  Photobank (8)  Photobank (11)

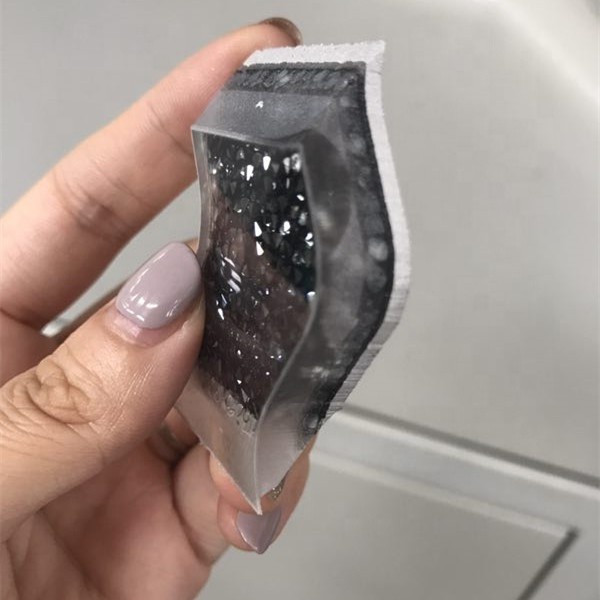

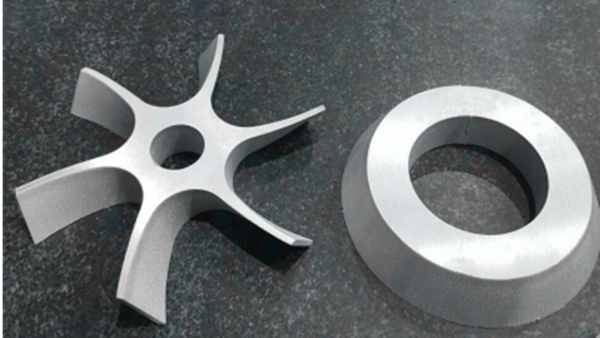

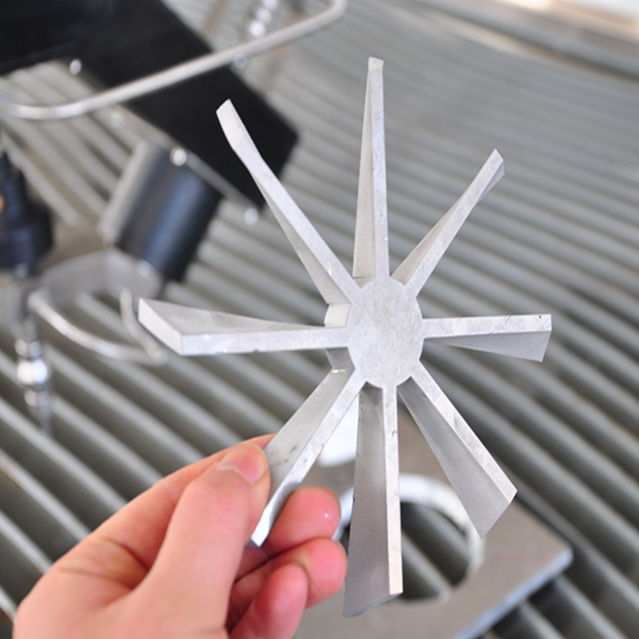

    Schneidproben von max. 5 -Achse

    Photobank (9)  Photobank (13)

    Photobank (10)

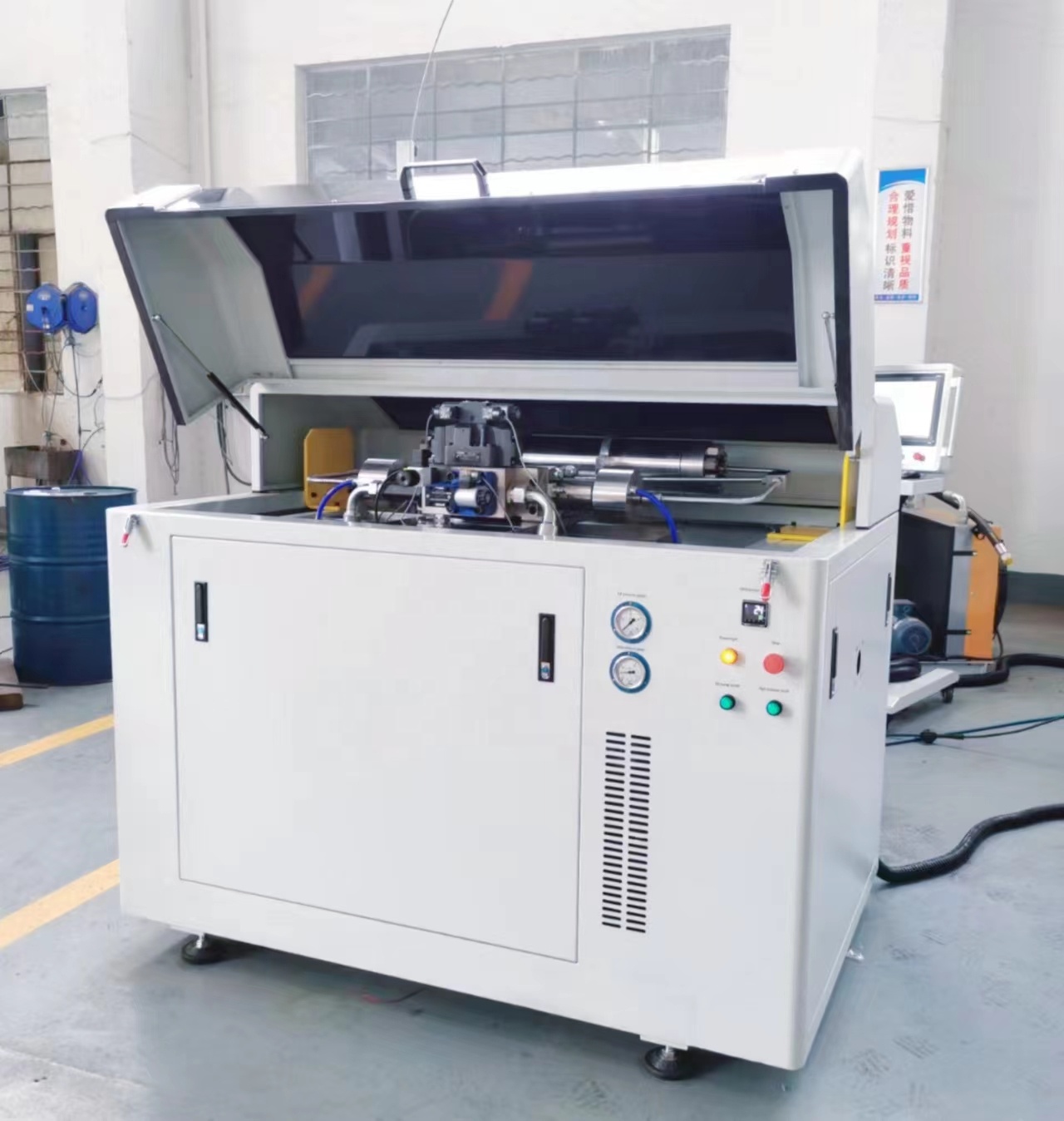

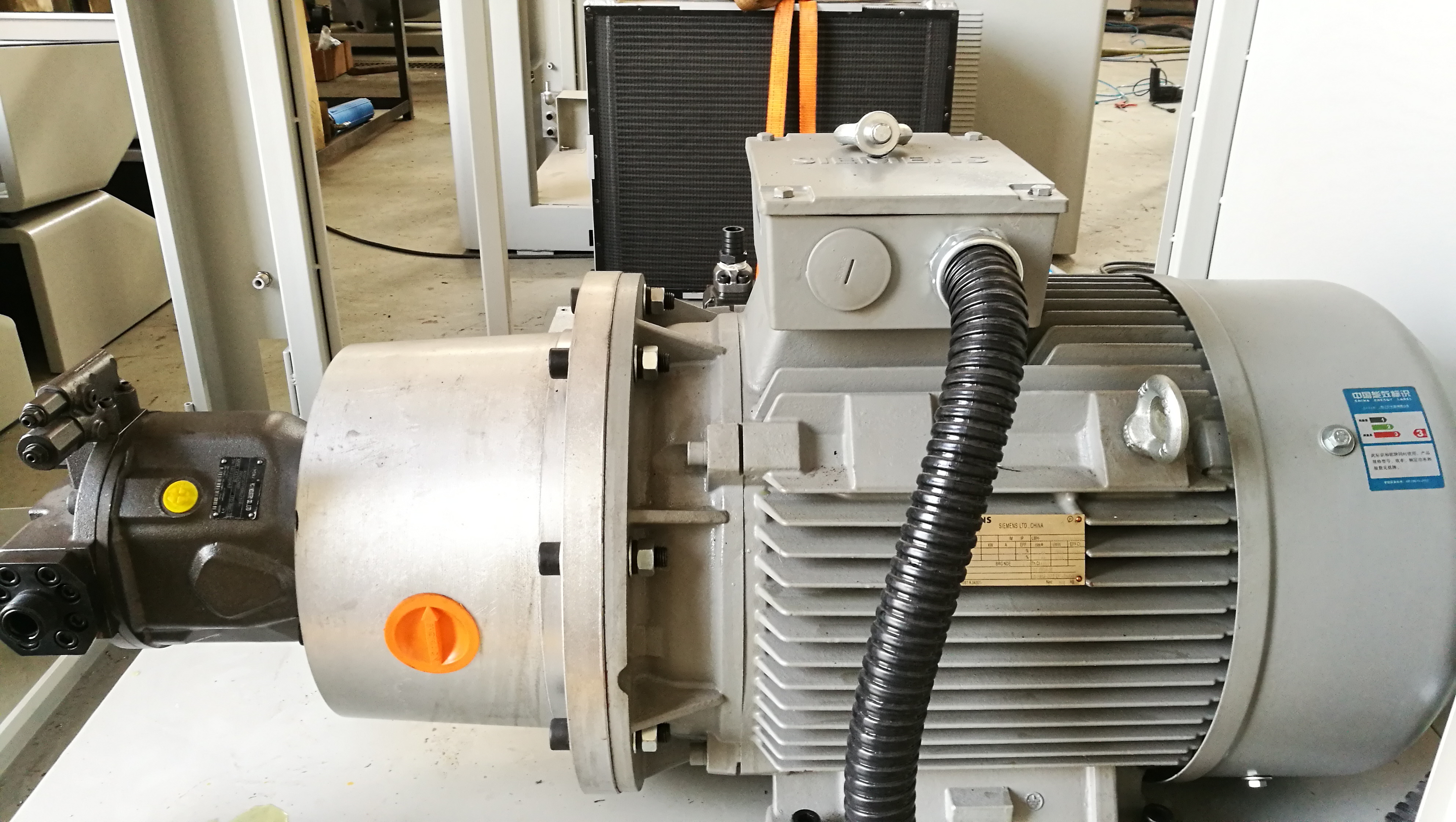

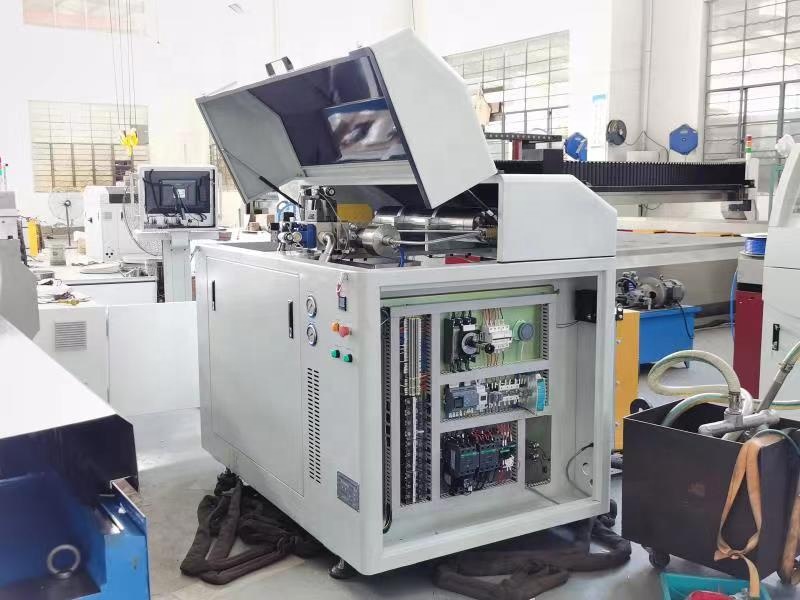

    Hochdruckpumpe Wasserstrahl

    Photobank (5)  Photobank (6)  Photobank (7)

    Hauptmerkmal:
    Kontrolle: SPS-
    Verschiebung: Elektro-Hydraulikkontrollkühlung
    : Kühler/Ölwärmetauscher-
    Einlass-Wasserfiltergenauigkeit: ≤ 0,45 μm
    Öl-Return-Filtergenauigkeit: 20 μm
    Arbeitstemperatur: 0-50 ° C
    Outlet: Unf 3/8 'Kühlung in/out-lact: nppt1 ' max orifice Größe: 0.33mm In/Out-Let: NPT1 'Max orifice Größe: 0.33mm In/Out-Let: NPT1 '
    max orifice Größe: 0.3mm.

    Hochdruckpumpe
    Modell YCG-3038 YCG-3742s YCG-7542s
    Maximaler Druck 3800BAR/55.000PSI 4137Bar/60.000psi 4137Bar/60.000psi
    Max Wasserfluss 3.7l/min 3.7l/min 7.4l/min
    Max -Öffnung/Düse 0,011/0,03 0,013/0,04 0,016/0,05
    Leistung 30 kW/40 PS 37 kW/50 PS 75 kW/100 PS


    Weitere Auswahlmöglichkeiten:

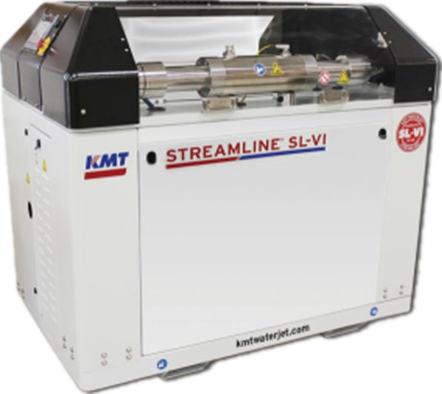

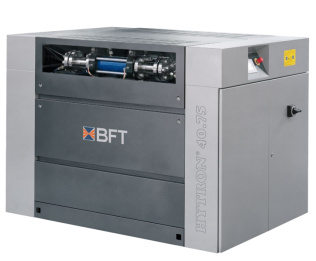

    BFT  -Pumpe                                                                        KMT -Pumpe

    Photobank (6)                          Photobank (5)

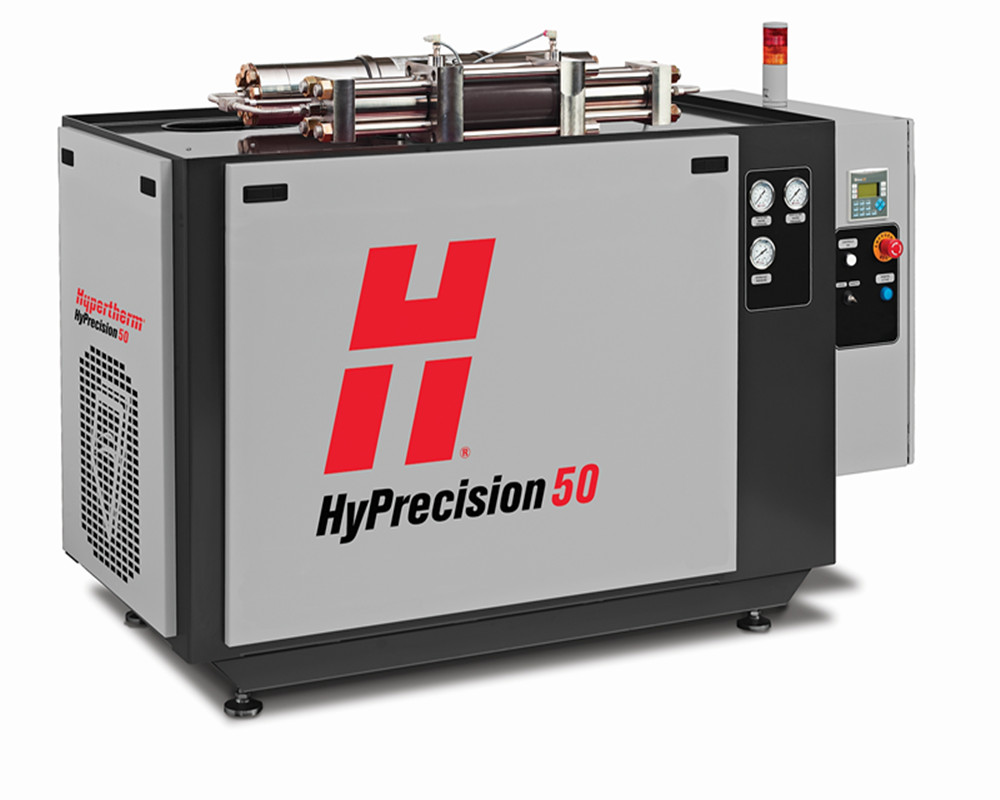

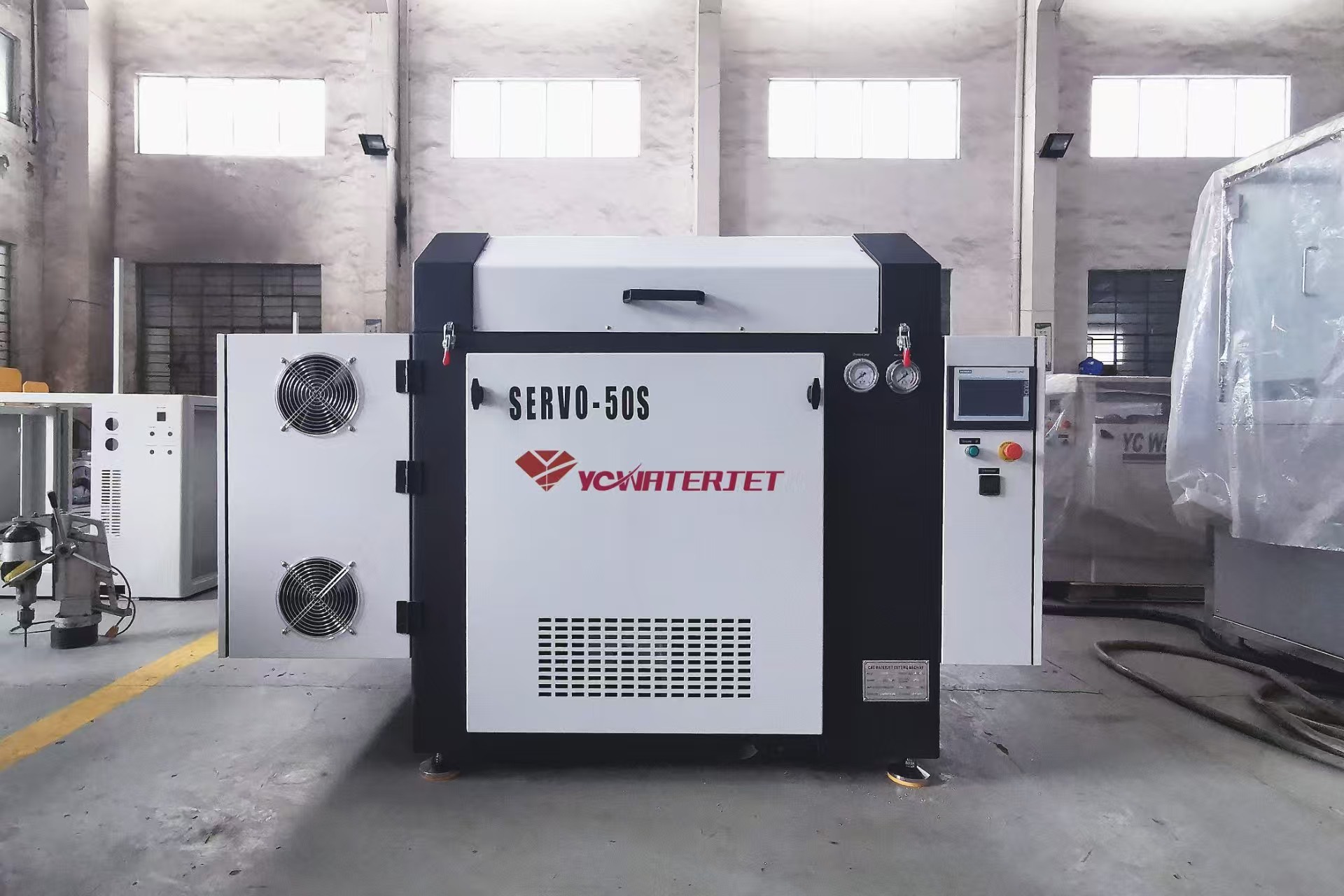

    YC Servopumpe                                                              Hyperthermpumpe


    Photobank (11)                  Photobank (12)

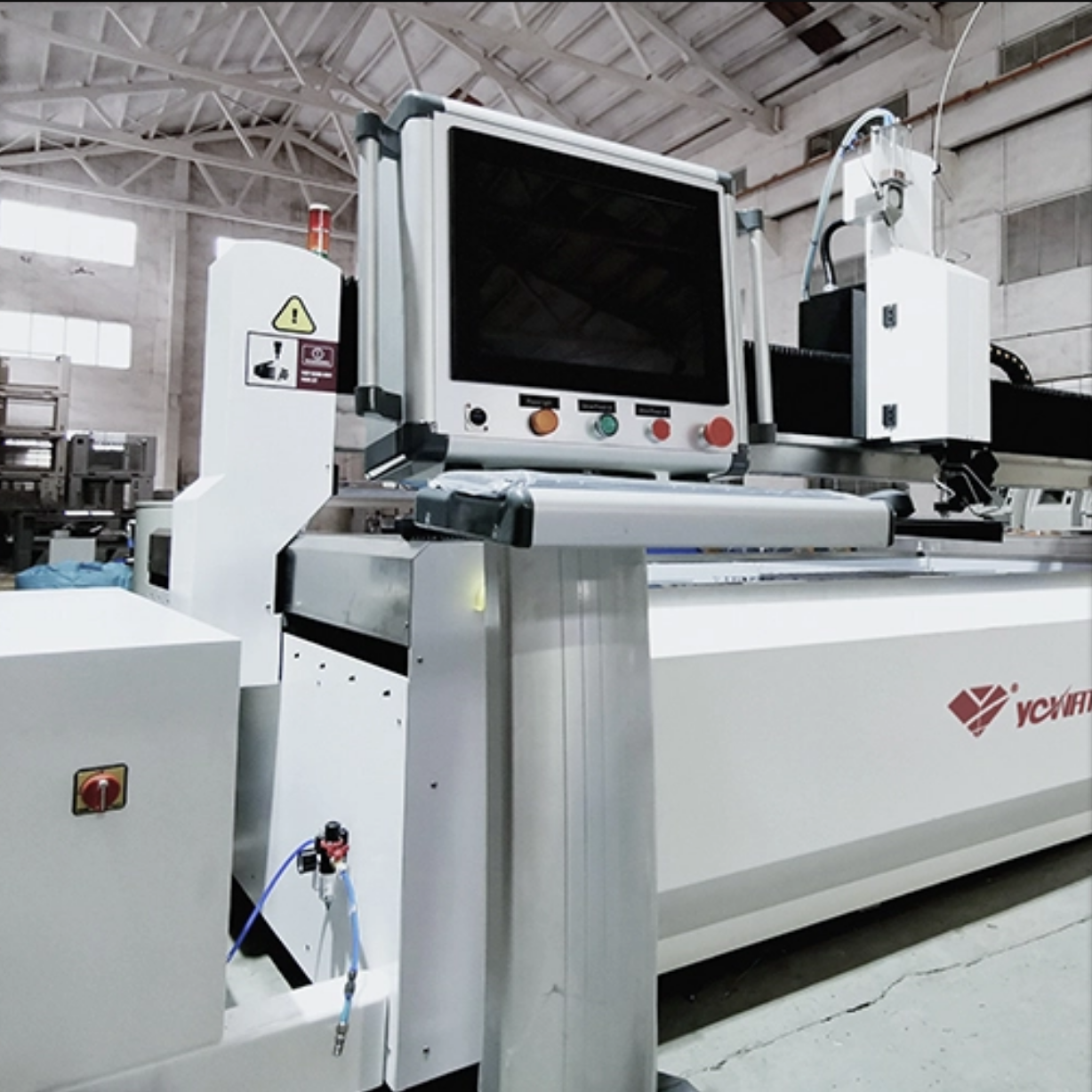

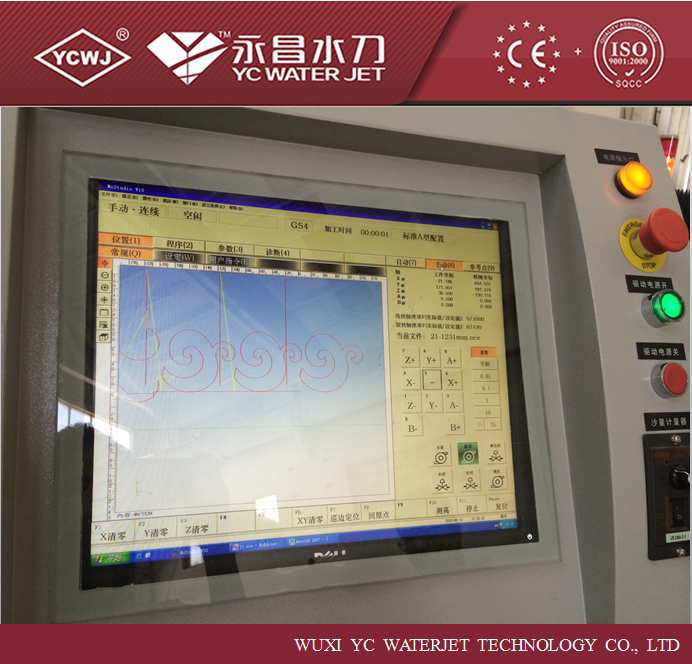

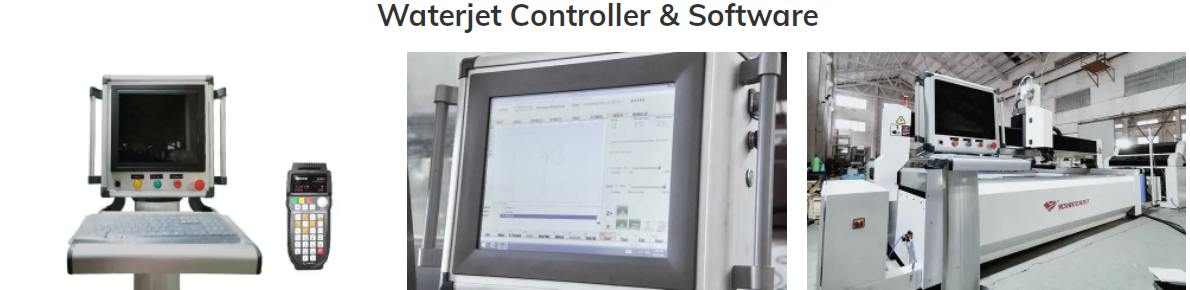

    Waret Jet Controller & Software

    Einfach zu bedienen, leicht zu erlernen, leistungsstarke Funktionen.  Weihong/ECS/ESA

    Hauptmerkmal:

    1. 17ʺlcd Flüssigkristallanzeige.
    2. Arbeitsfunktion DNC Online.
    3. Die Funktionen des Rückkehrspunkts, Biegung und Rundschreiben arbeiten automatisch ab.
    4. Funktion der Nachahmungsanzeige der Figur.
    5. 80 GB Speicher Festplatte.
    6. Mitsubishi AC Servo -Treiber und Motor.
    7. 1 GB Speicherkarte.
    8. Mehrsprachige Funktion (chinesisches Englisch usw.).
    9. Drive-by-Wire- und Handschwerpunkt-Controller.
    10. Naiky PCIMC-6A Special Software ist speziell für YC.

    Photobank (2)

    Photobank (4)  Photobank (3)

    Optionen für Kernkomponenten

    Mit geringem Rauschen, keiner Umweltverschmutzung, hoher Präzision und hoher Zuverlässigkeit

    Das einzigartige Design dieser Wasserstrahlschneidemaschine erleichtert die Installation und Wartung. Stabiler Arbeitsdruck zur Gewährleistung der Arbeitseffizienz.

    • WEIHONG CNC-SYSTEM
    • VERSCHACHTELUNG & PROGRAMMIERUNG
    • ECS-STEUERUNG
    • SCHLEIFMITTELZU FUHRSYSTEM
    • KÜHLSYSTEM

    • SCHLAMMENTFER NUNGSSYSTEM
    • HÖHENSENSOR

    • WASSERENTHÄR TUNGSSYSTEM
    • BOHREN SCHNEIDKOPF
    • LADESYSTEM

    • AUSTAUSCHPLAT TFORM
